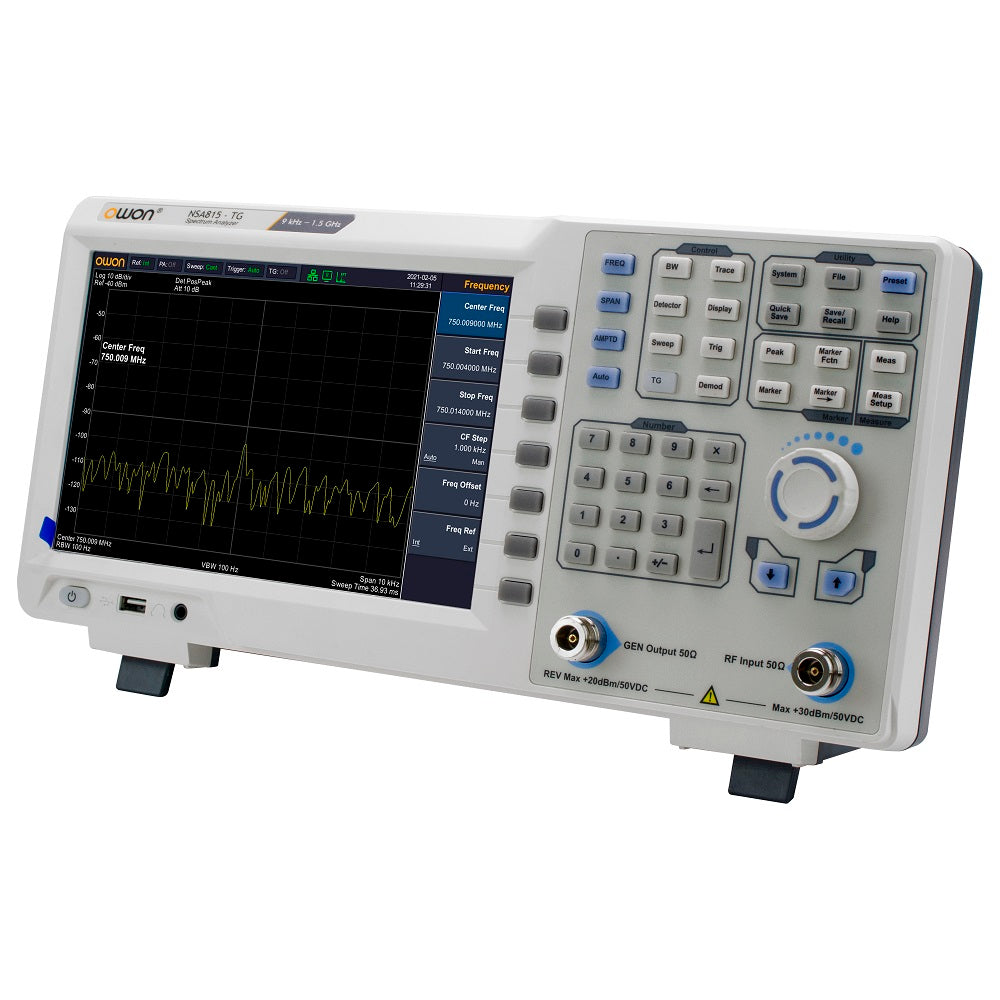

XSA815-TG 9kH-1.5GHz 9Inch TFT LCD Display Spectrum Analyzer + Tracking Generator Support USB LANHDMI Communication Interface
Description
Features:
Model No. |
XSA805(-TG) |
XSA810(-TG) |
XSA815(-TG) |
Frequency | |||
Frequency Range |
9kHz-500MHz |
9kHz-1GHz |
9kHz-1.5GHz |
Frequency Resolution |
1Hz |
||
Frequency Span Range |
0 Hz, 100 Hz to the max. frequency range |
||
Aging Rate |
<1 ppm/year |
||
Frequency Counter Resolution |
1Hz, 10 Hz, 100 Hz, 1 kHz |
||
Resolution Bandwidth (-3 dB) |
1Hzto 1MHz@ 1 - 10 step, 1 MHz, 3MHz |
||
Video Bandwidth (-3 dB) |
1Hzto 1MHz |
||
Phase Noise (20 ℃ to 30 ℃, c = 1 GHz) | |||
<-80 dBc/Hz @ 10 kHzoffset |
|||
Phase noise |
<-100dBc/Hz@ 100 kHzoffset |
||
<-115dBc/Hz@ 1 MHz-500MHzoffset |
|||
Level Unit |
dBm, dBuW, dBpW, dBmV, dBuV, W, V |
||
Trace Detectors |
positive-peak, negative-peak, sample, normal, RMS, average, quasi-peak |
||
Trace Functions |
clear write, max hold, min hold, view, blank, average, trace math |
||
VSWR |
300 kHz to 1.5 GHz when input > 10 dB |
||
nominal when input < 1.5dB | |||
Tracking Generator
Frequency Range |
100kHz to 1.5GHz |
Power Level Range |
-40dBm to 0 dBm |
Power Level Resolution |
1dB |
General
Display |
9" 1280x800 pixels TFT LCD |
Communication Interface |
USB host, USB device, LAN, earphone port, |
