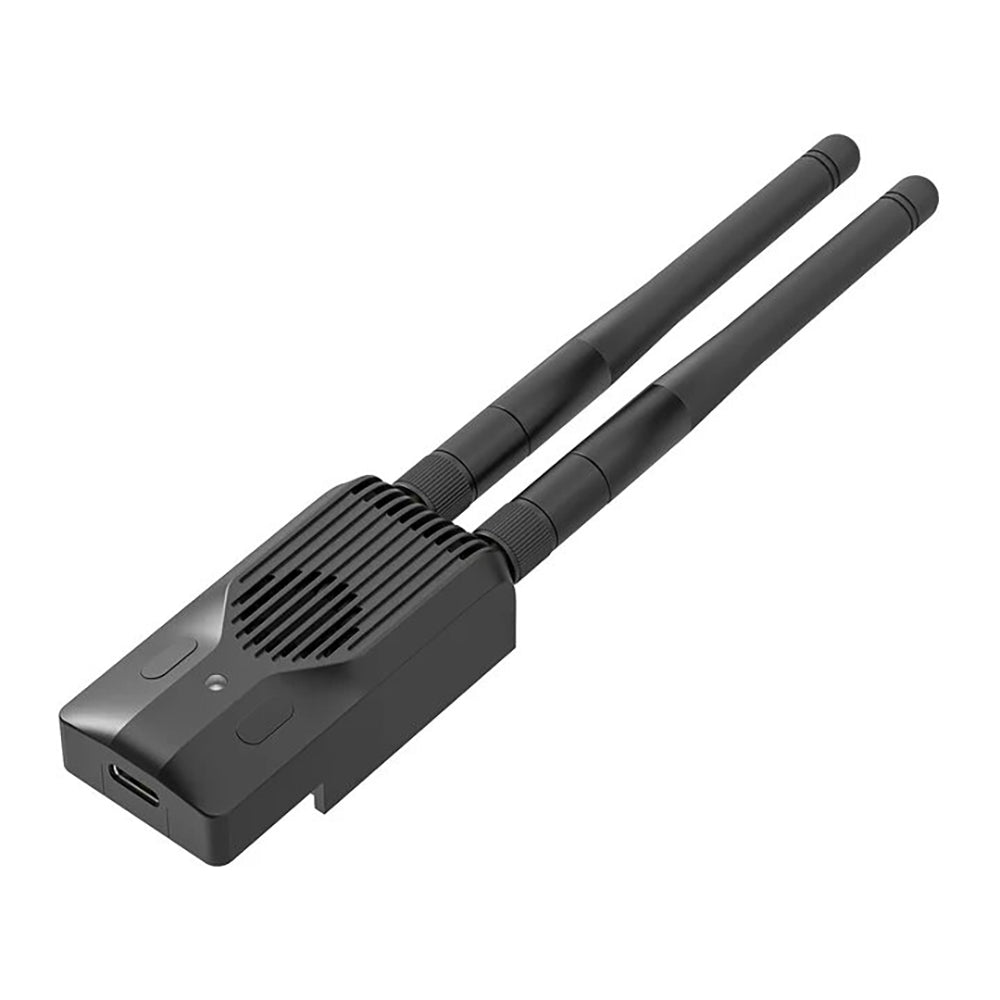

Modulo Trasmettitore SuperG Nano TX ELRS 2.4GHz Gemini Dual-Frequency Trasmettitore a Lungo Raggio Diversity per Elicotteri FPV da Corsa Drone - Black

• RC Drone Ricambi: Modulo Trasmittente Radio
• Frequenza: 2.4GHz

BETAFPV SuperG Nano Transmitter TX Module ELRS 2.4GHz Gemini Dual-Frequency Long Range Diversity Transmitter for FPV Racing Drone

Basato su ELRS V3.3 e in collaborazione con il team di sviluppo ELRS, il primo trasmettitore a doppia frequenza Gemini Dual-Frequency Diversity esce! Al momento, il SuperG Nano Transmitter può essere attivato completamente per raggiungere la migliore qualità di connessione mai raggiunta, combinata con ricevitori a diversità come il SuperD o il SuperP. Con una potenza di trasmissione di 1W, eccelle nelle prestazioni anti-interferenza e nella stabilità, rendendolo la soluzione ideale per applicazioni esigenti come la corsa FPV, il volo a lungo raggio e la fotografia professionale.

Punto a Elenco
- Introduzione al pionieristico trasmettitore a doppia frequenza Gemini Dual-Frequency Diversity, che porta ELRS all'era delle capacità a doppia frequenza.
- Potenza di trasmissione di 1W a doppio canale, che offre una forza di segnale amplificata, distanze di trasmissione più lunghe e un aumento significativo della gamma di controllo remoto.
- Insieme ai ricevitori a diversità veri esistenti, l'attivazione della modalità Gemini garantisce stabilità del segnale invariabile anche negli ambienti radio più complessi.
- Realizzato con alluminio legato CNC, la scocca del trasmettitore favorisce una conduzione termica efficiente, completata da un sistema di dissipazione del calore progettato intelligentemente per una dissipazione ottimale del calore.
- Dotato di 2 pulsanti personalizzabili e 1 porta USB, il trasmettitore accoglie fonti di alimentazione esterne, permettendo spedizioni a lunga distanza stabili.

Specifiche
Articolo: MODULO TRASMETTITORE BETAFPV SuperG Nano | ELRS 2.4G
Peso: 44.8g
Colore: Nero, Rosso, Grigio
Connettore Antenna: 2* RP-SMA
Potenza RF: 25mw/50mW/100mW/250mW/500mW/1000mW
Frequenza di Pacchetto: 50Hz/100Hz/150Hz/250Hz/333Hz/500Hz/D250/D500/F500/F1000
Frequenza di Band: 2.4GHz ISM
Zaino: supporto
Tensione di Ingresso: 7V~13V DC
Corrente Rata: 8V,1000mA@1000mW, 1:128, modalità Gemini
Porta USB: Type-C
Tensione del Ventilatore: 5V
Versione Firmware Predefinita: ExpressLRS V3.3.0
Nome Obiettivo: BETAFPV SuperG Nano 2.4GHz TX

Schema

Di seguito è riportato lo schema del trasmettitore SuperG Nano.

Nota: Assicurarsi di assemblare l'antenna prima di accendere. Altrimenti, il chip PA nel trasmettitore SuperG Nano potrebbe essere danneggiato permanentemente.

Di seguito è riportata l'informazione di confronto dei 3 prodotti: trasmettitore SuperG Nano, modulo TX Nano ELRS e modulo TX Micro ELRS. Mostra aggiornamenti e specifiche più avanzati che mai.

	SuperG Nano TX	Nano TX	Micro TX
Potenza RF Massima	Dual-1000mW	500mW	500mW/1000mW
Chip RF	Dual SX128x	Singolo SX128x	Singolo SX128x
Modalità Antenna	Gemini	Singolo	Singolo
Sistema di raffreddamento	Supportato	Non supportato	Supportato
Zaino	Supportato	Non supportato	Supportato
Alimentazione Esterna	Supportato 7-13V	Non supportato	Supportato 5-12V

Scopri di più su Diversità & Gemini

- Modalità Antenna Diversità, due antenne. Spezza regolarmente le due antenne per leggere il valore RSSI del segnale e determinare quale antenna utilizzare per ricevere dati.
- Modalità Diversità Reale, dove entrambe le antenne ricevono dati alla stessa frequenza, e l'antenna che riceve i dati corretti per prima viene utilizzata.
- Modalità Gemini, dove due antenne ricevono contemporaneamente dati di telemetria con una differenza di frequenza di 40MHz. Trasmettono anche dati contemporaneamente, ma a frequenze diverse. Questo significa che è possibile ricevere gli stessi pacchetti di dati su frequenze e antenne diverse. - Questa modalità garantisce un volo stabile anche in ambienti radio complessi.

Tra queste, Gemini è la funzione più avanzata mai realizzata per la modalità ExpressLRS Gemini. Possiede la modalità più stabile per la ricezione di segnali e offre una maggiore resistenza alle interferenze e stabilità, rendendola adatta a vari utilizzi.

Il SuperG Nano Transmitter è dotato della modalità Gemini. In un video di test del sviluppatore Jye Smith, si vede che con una frequenza di aggiornamento di 1000Hz, il valore LQ fluttua tra 90-100 quando il ricevitore a vera diversità è in funzione. Tuttavia, dopo aver passato alla modalità Gemini, il valore LQ si stabilizza tra 99-100. Questo dimostra che ELRS va a great lengths per garantire la stabilità della connessione.

Combinazione con RX a Diversità
La modalità Gemini è costruita sulla base di ricevitori a vera diversità e richiede un modulo a doppio output RF ad alta frequenza. Quando utilizzato con i prodotti della serie Super, i vantaggi della modalità Gemini possono essere completamente sfruttati. E gli effetti dell'uso del trasmettitore e del ricevitore in vari modi sono i seguenti:

TX	RX	Modalità di Ricezione dell'Antenna
ANT1/ANT2/Switch	Singolo	Singolo
ANT1/ANT2/Switch	Diversità	Diversità
ANT1/ANT2/Switch	Gemini	Gemini
Gemini	Singolo	Singolo
Gemini	Diversità	Diversità
Gemini	Gemini	Gemini

Utilizzarlo insieme al ricevitore a vera diversità garantisce una connessione radio super stabile e forte per i piloti che volano in qualsiasi ambiente che richiede segnali estremamente stabili e bassa latenza. Inclusi voli a lungo raggio, voli multiplayer e FPV racing. Fornisce ai piloti un'esperienza di volo robusta e aggressiva.

Potenza di Output Dual 1W
Il SuperG Nano Transmitter con Antenne Attive Dual@Doppia Frequenza, ciascuna con una potenza di trasmissione di 1W. Espera segnali più forti, distanze di trasmissione più lunghe e un raggio di controllo migliorato.

Iterazione del Sistema di raffreddamento
La parte del telaio è realizzata in alluminio CNC con superficie anodizzata per durabilità. Efficiente dissipazione del calore, grazie al flusso d'aria ottimizzato internamente e al ventilatore ad alta velocità con alette in rame. Vola con fiducia e goditi prestazioni affidabili ogni volta.

Combinazione con la maggior parte dei Radio TX
Il SuperG Nano Transmitter può essere configurato tramite script LUA. I trasmettitori radio EdgeTX e OpenTX che supportano CRSF possono essere utilizzati facilmente. È disponibile per l'interfaccia Nano popolare quando utilizzato con l'adattatore modulo Micro-Nano, inclusi Radiomaster TX16, Boxer, Zorro. Jumper T16, T20, T Pro. Frsky QX7, X9, X Lite.

Nota: Il trasmettitore radio LiteRadio 3 Pro non può supportare una potenza di trasmissione doppia superiore ai 100mW a causa di problemi di alimentazione.

Esprimiti con Colori Vividi
Il SuperG Nano Transmitter è un dispositivo all'avanguardia che offre un tocco distintivo e personalizzato, con una gamma di tre colori vividi tra cui rosso, grigio e nero. La combinazione del suo design elegante, della funzionalità superiore e delle scelte cromatiche perfette soddisfa coloro che desiderano elevare lo stile e le prestazioni.

Serie ELRS
La serie ExpressLRS si amplia con l'aggiunta del SuperG Nano Transmitter. Per ottenere una qualità di connessione eccezionale, abbinare il TX Gemini con i ricevitori a diversità della serie Super. BETAFPV porta l'esperienza di volo a nuovi livelli introducendo connessioni ELRS che offrono capacità a lungo raggio, bassa latenza e alta frequenza di aggiornamento in un sistema di controllo radio.

Configurazione di Base
Il SuperG Nano Transmitter è progettato per ricevere segnali utilizzando il protocollo di dati seriale Crosfire (CRSF). Pertanto, l'interfaccia del modulo ad alta frequenza del trasmettitore deve supportare l'uscita di segnali CRSF. Prendendo come esempio il sistema di trasmettitore EdgeTX, spiegheremo come configurare il trasmettitore per emettere segnali CRSF e controllare il trasmettitore utilizzando script Lua.

Nel sistema EdgeTX, vai a MODEL SEL e entra nel menu SETUP. Disabilita l|RF Interno (imposta su OFF), abilita l|RF Esterno e imposta il Modo di Uscita su CRSF, come illustrato nell'immagine sottostante.

La scripting Lua è un linguaggio di scripting leggero e compatto che può essere integrato nel trasmettitore per un accesso e una modifica convenienti alla configurazione del trasmettitore.

- Scarica lo script elrsV3.lua dal BETAFPV Support Center o dall'ExpressLRS Configurator.
- Copia lo script Lua ufficiale, elrsV3.lua, sulla scheda SD del trasmettitore, nel percorso Scripts/Tools.
- Nel sistema EdgeTX, tieni premuto il pulsante SYS o il pulsante MENU per accedere al menu SD-HC CARD.
- In questo menu, seleziona lo script elrsV3.Lua e esegui.
Se lo script Lua si esegue correttamente, l'interfaccia apparirà come illustrato nell'immagine sottostante.

Pulsanti Personalizzati
Il SuperG Nano Transmitter riserva 2 pulsanti che possono essere personalizzati dagli utenti. Ecco i passaggi specifici per l'operazione:

1. Abilita la WiFi del trasmettitore o accendilo e aspetta 60 secondi per entrare in modalità WiFi utilizzando la programmazione LUA.
2. La luce indicatrice RGB lampeggerà lentamente in verde, indicando che il trasmettitore ha automaticamente abilitato la WiFi (nome WiFi: ExpressLRS TX, password WiFi: expresslrs).
3. Connetti il tuo smartphone o computer alla rete WiFi e apri un browser web. Inserisci http://10.0.0.1 per accedere alla pagina di impostazioni dei pulsanti personalizzati.
4. Nella colonna Azione del pulsante corrispondente, seleziona la funzione personalizzata desiderata. Poi, scegli il tipo di pulsante e il numero di pressioni o la durata nella colonna Press e Count. Clicca SALVA per completare le impostazioni.

Al momento, ci sono 6 funzioni disponibili che possono essere assegnate ai pulsanti di scorciatoia. Ci sono 2 modi per utilizzare i pulsanti: pressione lunga e pressione breve. La durata della pressione lunga può essere personalizzata, mentre il numero di pressioni per la pressione breve può anche essere personalizzata.

Le seguenti sono le 6 funzioni che possono essere impostate:

Non Utilizzato	Impostazioni VTX
Aumentare la Potenza di Uscita	Abilita WiFi
Inserisci il Canale VTX	Inserisci il Modo di Bind
Inserisci la Bande VTX

Le immagini sottostanti mostrano la funzionalità del trasmettitore nelle impostazioni di fabbrica predefinite. (Il pulsante sinistro è Button1 e il pulsante destro è Button2).

Pulsante	Azione	Premi	Conta
Button1 (Pulsante Sinistro)	Inserisci il Modo di Bind	Pressione Breve	3 Volte
	Aumenta la Potenza	Tasto Premuto a Lungo	Per 0.5 secondi
Button2 (Pulsante Destro)	Vai a VTX Menu del Canale	Pressione Breve	2 Volte
	Invia le Impostazioni VTX	Tasto Premuto a Lungo	Per 0.5 secondi

Nota: Questo hardware del trasmettitore non supporta le luci RGB dei pulsanti.

Cavo di collegamento ed Alimentazione Esterna
Il trasmettitore SuperG Nano utilizza il firmware predefinito, che utilizza il protocollo ufficiale ExpressLRS V3.3.0 senza frase di collegamento. Di conseguenza, il ricevitore di collegamento dovrebbe essere equipaggiato con firmware V3.0.0 o superiore e non avere impostata nessuna frase di collegamento. Per una performance ottimale, è consigliabile posizionare le due antenne del trasmettitore il più possibile lontane una dall'altra.

- Metti il ricevitore in stato di collegamento e attendi la connessione.
- Clicca su "Collega" nello script Lua o sul pulsante impostazione personalizzata per entrare in modalità di collegamento.
- Se l'indicatore è diventato solido, indica che il dispositivo è stato collegato con successo.

Nota: Se il firmware del TX è aggiornato e la frase di collegamento è configurata, non è possibile entrare nello stato di collegamento tramite il metodo sopra descritto. Imposta il RX alla stessa frase di collegamento di frequenza e il TX e il RX possono connettersi automaticamente.

Quando la potenza di trasmissione in dual è superiore ai 500mW, il trasmettitore SuperG Nano mostra un consumo di energia relativamente alto, portando a una riduzione della durata della batteria. Per prolungare l'uso del trasmettitore, è consigliabile utilizzare una batteria esterna come fonte di alimentazione.

- Il consumo di energia del trasmettitore non è solo relativo alla potenza di trasmissione, ma anche al rapporto di telemetria. Quando si utilizza una potenza alta di 500mW e superiori, il rapporto di ritorno può essere impostato più alto per ridurre il consumo di energia e prolungare l'uso.
- Ad esempio, in modalità Gemini, il consumo di energia di impostare il rapporto di ritorno a 1:128 è di 1000mA, mentre il consumo di energia di impostare il rapporto di ritorno a 1:2 è solo la metà di 1:128.

Nota: Quando la tensione della batteria del trasmettitore radio o della batteria esterna è inferiore a 7V (2S) o 10.5V (3S), utilizza con cautela la modalità Gemini a 500mW e 1W, altrimenti il trasmettitore entrerà in stato di riavvio a causa di una fornitura di energia insufficiente, causando una disconnessione fuori controllo.

Confezione
1 * Trasmettitore SuperG Nano (Nero/Rosso/Grigio)
2 * Antenna adesiva 2.4G
1 * Cavo dati USB a Type-C
1 * Cavo di alimentazione Maschio Type-C a Maschio XT30U
1 * Cavo di segnale Maschio GH1.25 a Maschio
1 * Adattatore Modulo Micro-Nano (Versione Standard)
1 * Nastro adesivo in schiuma EVA a doppio lato
1 * Manuale d'istruzioni
1 * Carta di servizio
