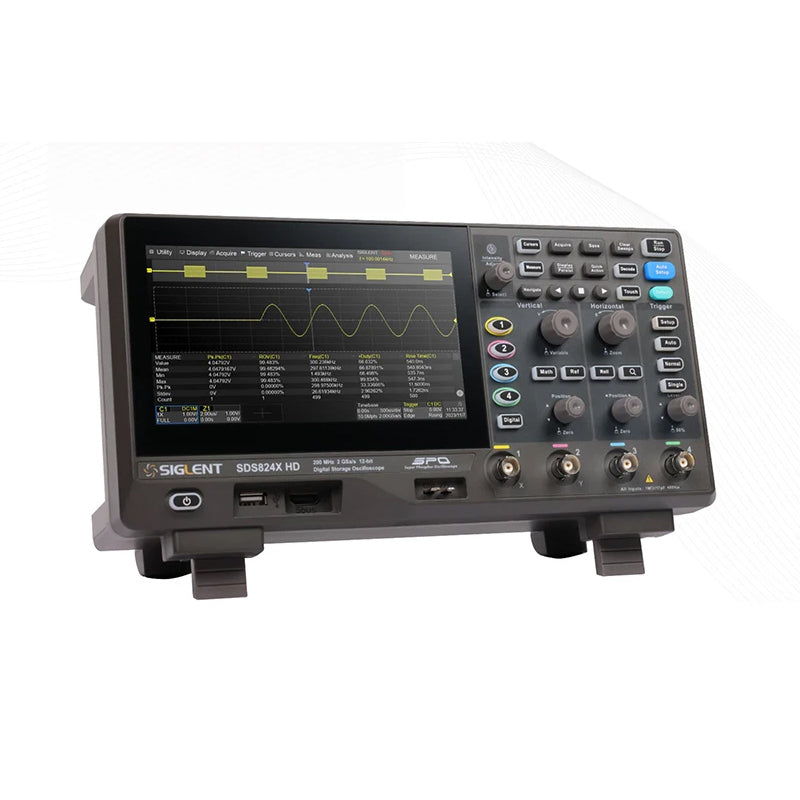

Oscilloscopio Digitale SDS824X-HD 4 Canali 200MHz Siglent Generatore d'Onde 7'' 2GSa/s 12 bit Oscilloscopio da Laboratorio ad Alta Risoluzione

Specifiche:

Modello: SDS824X HD

Larghezza di banda: 200 MHz

Canali Analogici: 4

Risoluzione Verticale: 12-bit

Frequenza Massima di Campionamento: 2 GSa/s (1 canale), 1 GSa/s (2 canali), 500 MSa/s (4 canali)

Profondità di Memoria: Fino a 100 Mpts/ch (1 canale), 50 Mpts/ch (2 canali), 25 Mpts/ch (4 canali)

Tasso di Cattura di Forma d'onda: 120.000 wfm/s (Normale), 500.000 wfm/s

Tipi di Trigger: 14 tipi inclusi Edge, Pulse, Video, Serial, e Setup/Hold

Supporto Protocolli Seriali: I²C, SPI, UART, CAN, LIN (Standard)

Display: 7 pollici TFT-LCD touchscreen capacitivo (risoluzione 1024×600)

Caratteristiche:

① Display Touchscreen ad Alta Risoluzione

Il touchscreen capacitivo da 7 pollici (1024×600) offre navigazione intuitiva e visualizzazione nitida delle forme d'onda. La risoluzione verticale di 12-bit garantisce dettagli precisi del segnale, ideale per l'analisi di segnali a bassa ampiezza o ad alta frequenza negli ambienti di laboratorio.

② Trigger Avanzato e Analisi Protocollo

Con 14 tipi di trigger e supporto integrato per il decodificatore dei protocolli I²C, SPI, UART, CAN e LIN, questo oscilloscopio semplifica il debug di sistemi complessi. La funzione di trigger seriale accelera la rilevazione dei guasti nei progetti embedded.

③ Cattura Ultra-Rapida di Forma d'onda

Raggiungi fino a 500.000 forme d'onda al secondo in modalità Sequenza, catturando anomalie di segnale elusive con efficienza senza pari. La memoria profonda (100 Mpts/ch) mantiene segnali a lunga durata senza compromettere i dettagli.

④ Funzionalità Espandibile

Aggiungi 16 canali digitali (opzionale) per l'analisi di segnali misti o integra il modulo USB AWG per generare forme d'onda personalizzate (25 MHz, 125 MSa/s). Questa flessibilità si adatta a diverse esigenze di test, dalle elettroniche di potenza alle comunicazioni.

⑤ Strumenti di Misurazione Professionali

Oltre 50 parametri automatizzati, analisi FFT e operazioni matematiche (+, -, ×, ÷, filtri) consentono una caratterizzazione completa del segnale. Il diagramma di Bode e il test maschera migliorano ulteriormente la validazione delle prestazioni del circuito.

Incluso nel Pacchetto:

1 x Host

1 x Cavo di Alimentazione

1 x Cavo USB

1 x Confezione Esterna

1 x Guida & Certificato

4 x Sonda Passiva (1 set per canale)

1 x Adattatore
