RAD Tiny 5.8GHz 48CH Pit/25mW/200mW/400mW VTX UFL 1.1g Trasmettitore FPV per Drone RC

Riepilogo:

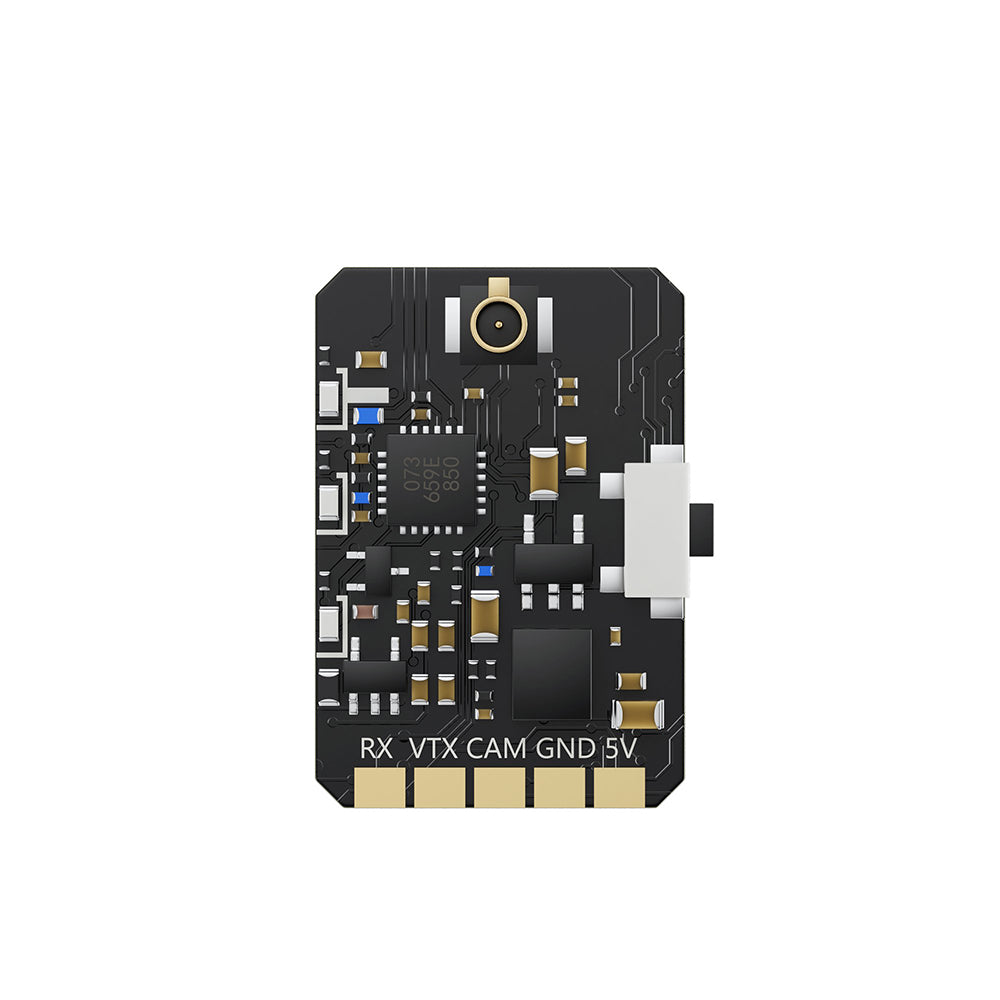

GEPRC RAD Tiny 5.8G 400mW VTX è compatto e leggero e può adattarsi a spazi stretti. Pesa solo 1.1g (esclusa l'antenna). Ha 3 livelli di potenza regolabili, la potenza massima è 400mW, e il segnale è stabile. Con protezione di controllo della temperatura per prevenire surriscaldamento e bruciature. Protocollo IRC Tramp, OSD rapido di regolazione dei parametri, un pulsante di regolazione dei parametri, tre indicatori luminosi, semplice e rapida operazione.

Specifiche:

Modello: GEPRC RAD Tiny 5.8G 400mW VTX

Tensione di ingresso: DC 5V

Tensione di uscita: 5V (Alimentazione 5V per la telecamera)

Impedenza di ingresso: 75Ω

Protocollo di controllo: IRC Tramp

Antenna: UFL

Potenza di uscita: 25mW/200mW/400mW/PIT MODE

Canaletti: 48CH

Formato video: PAL/NTSC

Dimensioni: 14mmx18.5mm

Peso: 1.1g（antenna non inclusa）

Caratteristiche:

-Dimensioni compatte, più possibilità di installazione.

-La potenza di 400mW genera poco calore e il segnale è stabile, adatto per voli a media e breve distanza.
-Con funzione di protezione del controllo della temperatura per prevenire bruciature a causa di alte temperature.
-Ingresso DC 5V, comodo per prelevare l'alimentazione dal controller di volo.

Include:

1 x GEPRC RAD Tiny 5.8G 400mW VTX
1 x antenna tubo di rame nera 1.13
1 x cavo in silicone con spina SH1.0-5P
1 x cavo in silicone con spina SH1.0-3P
1 x Manuale GEPRC RAD Tiny 5.8G 400mW VTX

Istruzioni pulsante di funzione e indicatori:

-Tieni premuto per 2S per iniziare dal punto di frequenza. Cicla attraverso i punti di frequenza (indicatore luminoso verde), i gruppi di canali (indicatore luminoso blu) e la potenza (indicatore luminoso rosso).

-Dopo aver selezionato la funzione corrispondente (l'indicatore luminoso corrispondente è acceso), premi immediatamente per ciclare attraverso le funzioni.
-Tieni premuto il pulsante laterale per 2 secondi, il lampeggiante blu lampeggerà, e entrerai nella modalità di regolazione della frequenza. Premi brevemente per cambiare i punti di frequenza CH1 a CH8, seleziona una banda e l'indicatore luminoso lampeggerà il numero di volte corrispondente.
-Dopo aver cambiato il punto di frequenza, tieni premuto il pulsante per 2 secondi di nuovo entro cinque secondi. L'indicatore luminoso verde lampeggerà per entrare nella modalità di regolazione dei canali. Premi brevemente per cambiare i canali. Band A (lampeggia 1 volta); Band B (lampeggia 2 volte); Band E (lampeggia 3 volte); Band F (lampeggia 4 volte); Band R (lampeggia 5 volte); Band L (lampeggia 6 volte).
-Dopo aver cambiato il canale, tieni premuto il pulsante per 2 secondi di nuovo entro cinque secondi. L'indicatore luminoso rosso lampeggerà per entrare nella modalità di regolazione della potenza. Premi brevemente per cambiare la potenza: 25mW (lampeggia 1 volta); 200mW (lampeggia 2 volte); 400mW (lampeggia 3 volte). ); Modalità PIT

Nota:

-Durante l'installazione della trasmissione video, deve essere lasciato spazio per garantire la convettione dell'aria intorno al modulo e garantire il raffreddamento del modulo. Altrimenti, la protezione contro il surriscaldamento del modulo si attiverà, ridurrà la trasmissione di potenza o persino spegnerà la trasmissione di potenza.
-Si consiglia di garantire l'intervallo di tensione corretto prima di accendere l'alimentazione. I poli positivi e negativi sono corretti per evitare la bruciatura dei componenti.
-Si consiglia di assicurarsi che sia stata installata un'antenna all'estremità di uscita RF prima di accendere l'alimentazione, il che può estendere la durata del modulo.
-Leggere il manuale delle istruzioni prima dell'uso in modo da poterlo cablare correttamente e estendere la durata del modulo.
