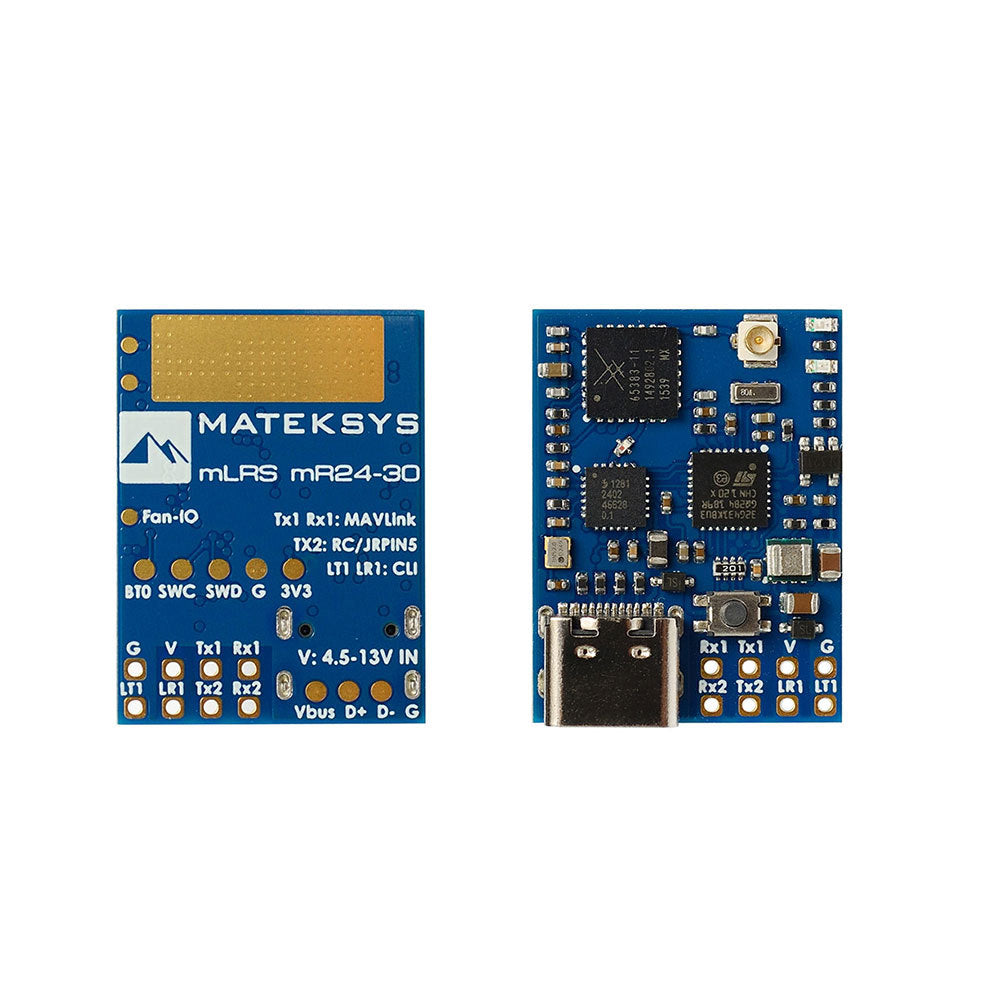

MR24-30 mLRS (sistema MAVLink a lungo raggio) firmware MAVLink Potenza RF 30dBm 2.4GHz Ricevitore per Drone FPV

MR24-30 mLRS (MAVLink long range system) firmware MAVLink 30dBm RF power 2.4GHz Receiver for FPV Drone

Specifiche:
Stm32g431kb, mLRS Firmware
Lora sx1281 con tcxo
Pa/lna SKY68383-11
Frequenza RF: 2.4GHz ism
Potenza RF: 13dbm (min) /20dbm/24dbm/27dbm/30dbm (1000mw)
Connessione antenna: IPex-MHF-1
Tx1/rx1: bidirezionale tutti serial Mavlink
Tx2: rc out (crsf o sbus)
Un pulsante per dfu mode e bind
Alimentazione: 4.5-13V DC @ "V" Pad
Perdita di potenza: 360ma @ 5v in (50hz, 30dbm)
Dimensione circuito stampato: 28x21mm
Peso: 4.5g w/antenna

Stato guidato:
[Luce rossa lampeggiante 2hz], non connesso al trasmettitore
[Luce verde lampeggiante 1hz], connesso al trasmettitore
[Luce rossa e verde alternata], modalità bind attivata

Bind:
Dopo l'accensione, premere il pulsante bind (per circa 4 secondi) sul ricevitore. In modalità bind, le luci verdi e rosse lampeggiano alternativamente a circa 2.5 Hz.
https://github.com/olliw42/mLRS-docu/blob/master/docs/BINDING.md

Firmware:
Mlrs https://github.com/olliw42/mLRS/tree/v1.3/firmware/release-matek

Obiettivi:
Ricevitore RX: rx-matek-mr24-30-g431kb
Modalità modulo TX: tx-matek-mr24-30-g431kb-default
Modalità TX siktelem: tx-matek-mr24-30-g431kb-siktelem

Suggerimenti:
Se imposti la potenza RF >=500mw, si consiglia di attaccare il dissipatore di calore sul fondo della scheda circuito. Le fessure tra le lamelle possono essere utilizzate per il montaggio con viti m3

Confezione inclusa:
1x mR24-30
1x 15cm Ipex Mhf1 Sleeve Dipole Antenna
1x 20*20*6mm Heatsink
