Guida Foro Cani Hooked On Wood TrueGrid Precisione Griglia 20mm Nessuna CNC Richiesta Guida Principale Foro Forstner 20mm con Portello Polvere Guida Pilota Collare Fermo Griglia Layout Tavolo Lavoro
$358.72
Out of Stock
Description
Nota: Il trapano deve essere utilizzato alla "velocità più bassa". La foratura troppo veloce può causare una distribuzione ineguale della gravità e delle vibrazioni, risultando in un foro più grande.
Specifiche:
Prodotto: HONGDUI Hooked On Wood Precision Workbench Grid Layout System 20mm Forstner Main Boring Guide With Dust Port 3mm Pilot Guide Stop Collar
Diametro del foro per cane: 20 mm
Dimensione del foro pilota: 3 mm (richiesto trapano pilota, non incluso)
Sistema di template: Riutilizzabile per layout a griglia continua
Cani da banco raccomandati: 6 (minimo 4)
Collare di fermata: per Bit Forstner
Superfici di lavoro adatte: Topi di legno e topi di tavolo in legno
Caratteristiche:
1. Sistema di griglia di precisione: Il template e le guide garantiscono uno spaziamento e allineamento costanti di 20 mm per prestazioni professionali sul banco.
2. Fori puliti e precisi: Il bit Forstner e la guida di foratura stabilizzata riducono il distacco mentre il portale della polvere elimina i trucioli per una migliore visibilità.
3. Profondità esatta ogni volta: Il collare di fermata imposta una profondità di foratura ripetibile per evitare il collasso e il foratura eccessiva.
4. Configurazione sicura e ripetibile: Coperchi a vite e anelli di ancoraggio bloccano il template; la guida pilota di 3 mm impedisce lo spostamento.
5. Flusso di lavoro scalabile: Fora i piloti, fora i fori per cani, sposta il template e continua la griglia; ottimizzato per 6 cani da banco (minimo 4).
Riferimento di Posizionamento del Template
Il template ha due margini di riferimento, etichettati Lato A e Lato B. Seleziona la dimensione del tuo banco di lavoro e utilizza la Distanza di Inizio corrispondente dal margine.
Il template ha due margini di riferimento, etichettati Lato A e Lato B. Seleziona la dimensione del tuo banco di lavoro e utilizza la Distanza di Inizio corrispondente dal margine.
Lato A – Per Lato Lungo
| Dimensione del Banco di Lavoro (mm) | Numero di Fori | Distanza di Inizio (mm) |
| 1200 | 11 | 45.5 |
| 1600 | 16 | 5.5 |
| 1800 | 18 | 9.5 |
| 2000 | 20 | 13.5 |
| 2200 | 22 | 17.5 |
Lato B – Per Lato Corto
| Dimensione del Banco di Lavoro (mm) | Numero di Fori | Distanza di Inizio (mm) |
| 600 | 6 | 33.5 |
| 800 | 8 | 37.5 |
| 1000 | 10 | 41.5 |
| 1200 | 12 | 45.5 |
Per un tavolo da lavoro di 2200 × 1000 mm:
Lato A (2200 mm) → Distanza di Partenza: 17.5 mm
Lato B (1000 mm) → Distanza di Partenza: 41.5 mm
Per altre dimensioni di tavolo da lavoro, consultare il metodo di Calcolo Distanza nel manuale.
Confezione Inclusa (Specificare a Sua Sua Scelta):
6* Dog di Tavolo 30mm OR 4* Dog di Tavolo 30mm+2* Dog di Tavolo 50mm OR 6* Dog di Tavolo 30mm+1* Reamer+1* Trapano 3mm
OR 4* Dog di Tavolo 30mm+2* Dog di Tavolo 50mm+1* Reamer+1* Trapano 3mm OR 1* Trapano Forstner 20mm
OR

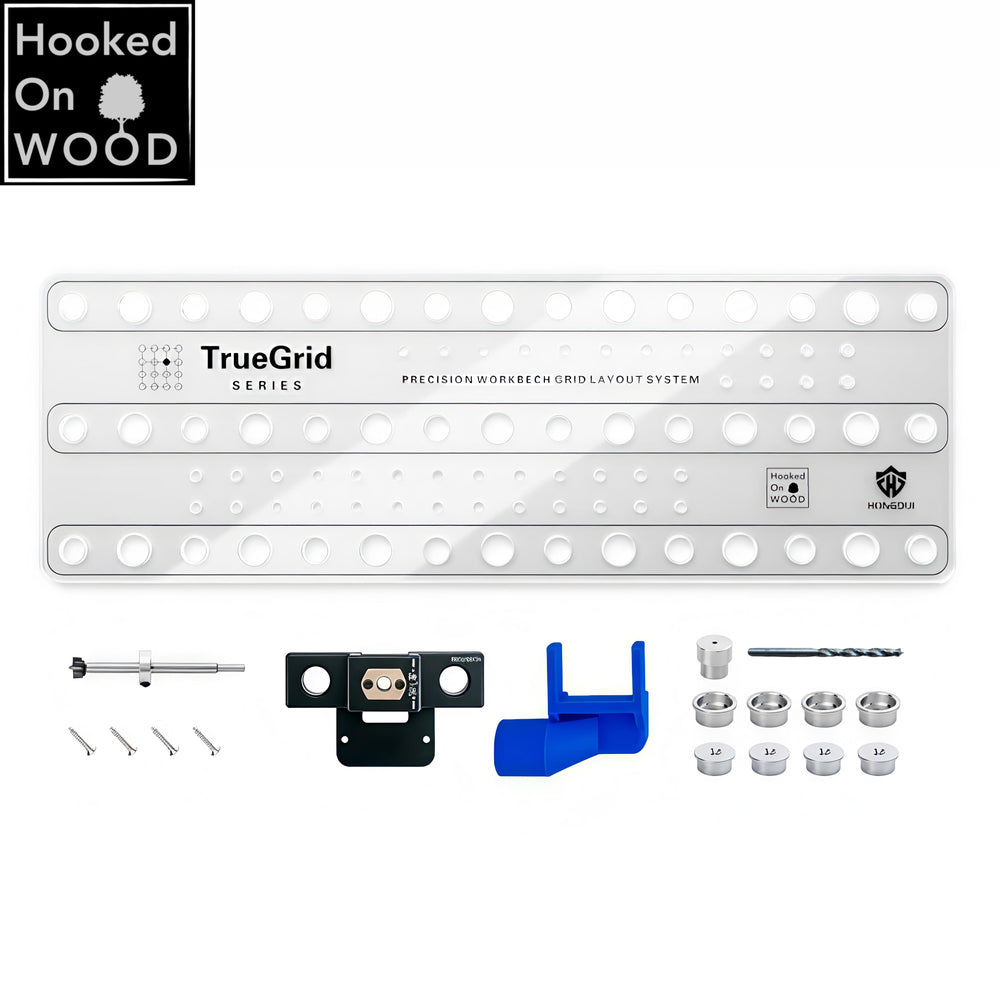

Sistema TrueGrid:
1 x Template
1 x Guida di Foratura Principale (Con portello di polvere)
1 x Trapano Forstner 20 mm
1 x Collare di Fermata (per Trapano Forstner)
1 x Trapano 3mm
1 x Guida di Trapano Pilota 3 mm
4 x Coperte di Bloccaggio
4 x Anelli di Ancoraggio del Template
Nota: il trapano 3 mm, i dog di tavolo e il reamer non sono inclusi.
