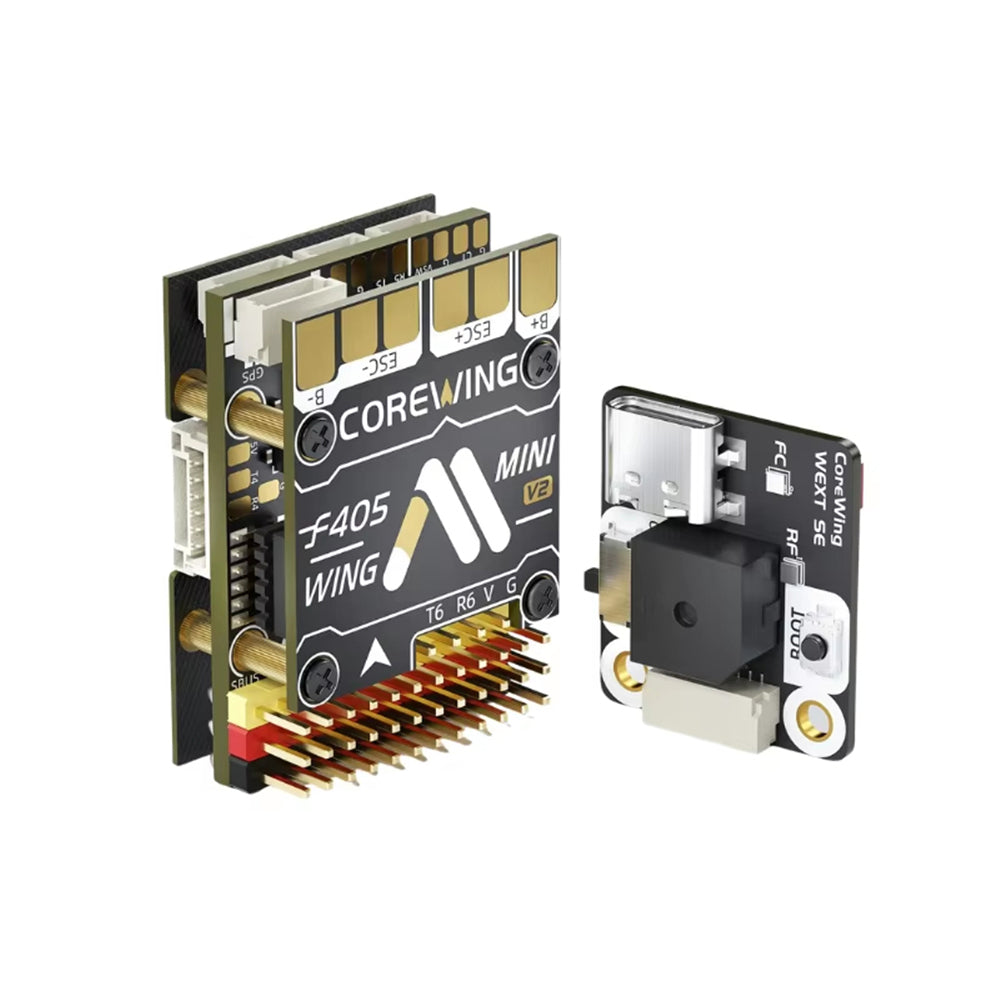

F405 Mini V2 Controllore Volo Fisso Ala Flight Controller STM32F405 OSD VTOL Supporto MicroSD Card Blackbox 2-6S LiPo ArduPilot INAV per Aeromodello RC FPV
Description
Panoramica:
Il CoreWing F405 Wing V2 (noto precedentemente come SpeedyBee F405 WING APP) è un controllore di volo a ala fissa rivoluzionario progettato per semplificare il processo di costruzione massimizzando le prestazioni. Consiste di tre componenti modulari: il Controllore di Volo, la Banca di Distribuzione dell'Elettricità (PDB) e un Estensore USB Wireless stackati insieme per creare un hub avionico ordinato e potente.
Specifiche:
Modello: F405 WING MINI V2
Articolo |
Specifiche |
|
COREWING F405 WING MINI V2 Flight Controller Board |
MCU |
STM32F405, 168MHz, 1MB Flash |
|
IMU (Giroscopio e Accelerometro) |
BMI270 |
|
Barometro |
SPA06-003 |
|
Chip OSD |
AT7456E |
|
Archiviazione Blackbox: |
Scheda MicroSD; supporta i tipi SDSC o SDHC (SDXC non supportato); capacità 4–32GB; formato FAT16 o FAT32. Nota: iNav riconosce solo 4GB di capacità; qualsiasi capacità in eccesso non può essere riconosciuta o utilizzata. |
|
Porte UART |
6 set (USART1 – collegato alla scheda wireless; USART2, USART3, USART4, USART5, USART6) |
|
Interfacce I2C |
1x (per bussola, sensore di velocità digitale dell'aria) |
|
Interfacce ADC |
3x (tensione, corrente, sensore di velocità analogica dell'aria) |
|
Interfacce PWM |
12x (9 tramite pin header + 2 tramite pad di saldatura + 1 per segnale LED) |
|
Ricevitore ELRS/CRSF |
Supportato (collegato a USART6) |
|
Input SBUS |
Circuito invertitore SBUS a bordo (USART2-RX) |
|
Status LED |
3x LED (LED di stato azzurro e verde della scheda, più LED di alimentazione a 3.3V) |
|
Firmware supportati: |
iNav: COREWINGF405WMINIV2 AP: COREWINGF405WMINIV2 |
|
Scheda PDB COREWING F405 WING MINI V2 |
Tensione di ingresso |
7–28V (2S–6S LiPo) |
Sensore di tensione |
Connesso al VBAT del controllore di volo; rapporto divisore di tensione 10K:100K |
|
Sensore di corrente |
90A continuo, 215A picco; connesso al pin di corrente del controllore di volo (Scala 195 in iNav, 50 A/V in ArduPilot) |
|
Diodo di soppressione di impulsi TVS |
Incluso |
|
BEC del controllore di volo |
DC 5.2V ±0.1V; 2A continuo, 3A picco. Alimenta il controllore di volo, ricevitore, GPS, sensore di velocità dell'aria, modulo di telemetria dati, ecc. |
|
Trasmettitore video (VTX) e BEC della telecamera |
Predefinito con alimentazione diretta dalla batteria; selezionabile alimentazione BEC interna a 5V (condivisa con BEC del servo a 5V 4A) tramite saldatura di ponticelli. |
|
Selezionare la tensione appropriata in base alla gamma di tensione di ingresso del VTX/camera; se si passa a 5V di alimentazione, assicurarsi che il consumo combinato di corrente dei servo e del VTX/camera sia entro i limiti. | ||
BEC del servo |
DC 5V ±0.1V; 4A continuo, 5A picco. |
|
La tensione di uscita può essere regolata a 5V o 6V tramite i ponticelli per alimentare i servo. | ||
Caratteristiche:
- Setto di controllo di volo tutto in uno compatto da 37×26 mm, ideale per automobili RC, barche e modelli a wings fixes dove lo spazio è limitato.
- Espansione USB wireless SE con connessione dual-mode BLE/Wi-Fi permette di effettuare regolazioni in tempo reale e aggiornamenti firmware con un clic fino a 30 m di distanza.
- Layout plug-and-play con 9 pin diretti, 3 pad PWM pre-saldati e pad saldati su entrambi i lati per installazione flessibile in diverse orientazioni di fusoliera.
- Sei porte UART più interfacce dedicate GPS, HD/video analogico, ELRS/CRSF e SBUS rendono facile costruire impianti FPV e telemetria avanzati.
- Design PCB a strati con uscite BEC dual, sensore di corrente e allarmi di surriscaldamento garantiscono fornitura di energia stabile e controllo affidabile per giocattoli ad alta prestazione.
Manuale in Inglese, Clicca qui
- Tutorial d'uso della scheda di espansione USB wireless CoreWing Wireless USB Expansion Board SE, Clicca qui
Confezione inclusa:
1 x Scheda PDB CoreWing F405 WING MINI V2
1 x Scheda di controllo di volo CoreWing F405 WING MINI V2
1 x Scheda di espansione USB wireless CoreWing Wireless USB Extension Board SE
1 x Placa di protezione superiore CoreWing F405 WING MINI V2
1 x Placa di protezione inferiore CoreWing F405 WING MINI V2
1 x Pin header a angolo destro di 90° (3×10)
3 x Pin header rettangolari (1×10)
1 x Pin header ELRS (1×4)
5 x Standoff femmina-femmina in ottone M2×6.5
10 x Viti a testa piatta Phillips M2×3.5
5 x Standoff maschio-femmina in ottone M2×3+3
1 x Condensatore
1 x Cavo di estensione USB wireless (160mm)
1 x Cavo VTX (300mm)
1 x Cavo GPS (250mm)
1 x Cavo DJI (300mm)
1 x Cavo per Camera (300mm)
1 x Cavo DuPont 4P a singolo cavo (150mm)
