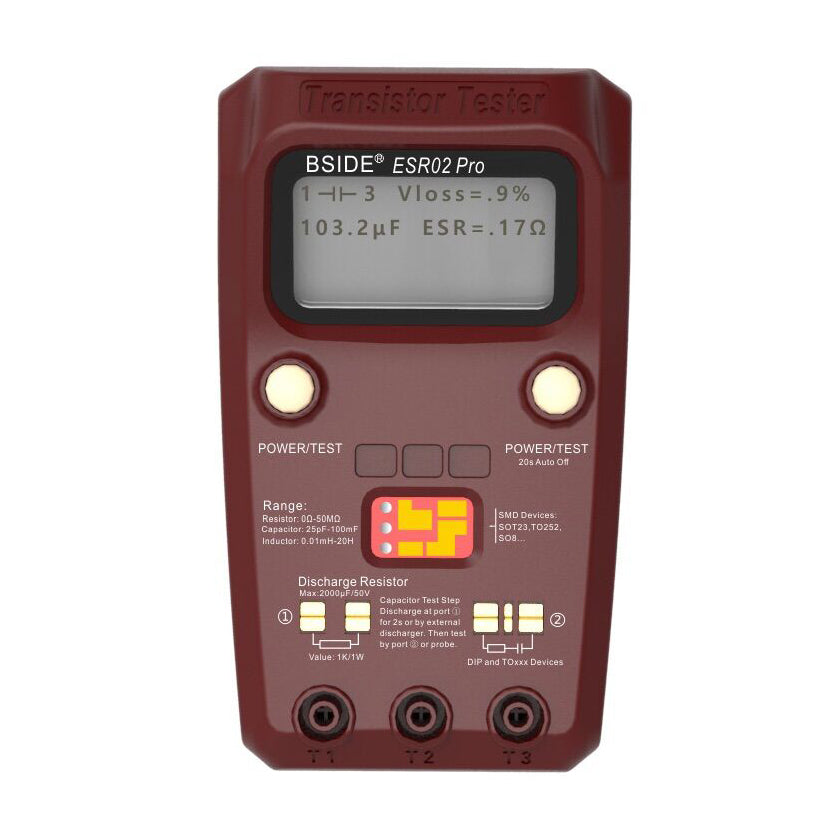

ESR02PRO Tester Digitale Componenti SMD Transistor Diodo Triodo Capacità Induttanza
$241.72
Out of Stock
Description
Descrizione:
L'strumento è un piccolo strumento elettronico per appassionati di elettronica, sviluppatori, manutenzione elettronica e ricerca e sviluppo di piccoli strumenti. Può misurare dispositivi in linea, ma anche dispositivi a chip, può misurare vari tipi di diodi, transistor, tubi MOS; può determinare il tipo di dispositivo, la polarità del pin, l'HFE di uscita, la tensione di valvola, la capacità di giunzione del FET, la capacità misurabile e la resistenza.
Caratteristiche:
1. Due tasti di funzionamento, spegnimento automatico.
2. Un tasto di funzionamento, test di avvio, un tasto per ottenere.
3. Test automatico del pin dell'elemento e visualizzazione su LCD.
4. Schermo LCD 1602 con retroilluminazione LCD (12864 LCD).
5. Velocità di test, test di componente attivo: 2 secondi (oltre alla misurazione della capacità di condensatore maggiore richiede più tempo, il tempo di misurazione è di un minuto è normale).
6. Corrente di scarica solo 20na.
7. Rilevamento automatico di transistor bipolari NPN, PNP, transistor a effetto di campo MOS canale N e canale P, transistor a giunzione, diodi, diodi, tiristore, tiristore a basso consumo unidirezionale e bidirezionale.
8. Identificazione automatica dell'ordine dei pin dell'elemento.
9. Misurazione del fattore di amplificazione di corrente dei transistor bipolari e della tensione di soglia base-emettitore.
10. Identificazione del transistor Darlington tramite la tensione di soglia base-emettitore e il fattore di amplificazione di corrente elevato.
11. Detectable transistor bipolari e diodi di protezione MOS transistor.
12. Misurazione della tensione di soglia del gate FET MOS e della capacità del gate.
13. Due resistori e simboli di resistore possono essere misurati simultaneamente. A destra mostra un valore decimale di 4. Entrambi i lati del simbolo del resistore mostrano il numero di pin. Quindi è possibile misurare il potenzometro. Se il wiper del potenzometro non si sposta alle posizioni estreme, è possibile distinguere tra il centro e le estremità dell'ago.
14. Risoluzione di misurazione resistiva di 0,1Ω, può misurare 50MΩ.
15. Può misurare condensatori da 325pf-100mf, risoluzione 1pf.
16. Condensatori di 2uf o più possono misurare la resistenza equivalente in serie allo stesso tempo. Due possono essere visualizzati con valori decimali con una risoluzione di 0,01Ω.
17. Due diodi possono essere visualizzati nell'ordine corretto e il simbolo del diodo, e la tensione diretta del diodo viene fornita.
18. Il LED viene rilevato come diodo con una tensione diretta più elevata. La combinazione di LED viene identificata come due diodi.
19. Diodi Zener con tensione di rottura inferiore a 4.5v possono essere identificati.
20. Può misurare la capacità inversa di un singolo diodo. Se il transistor bipolare è collegato al collettore e all'emettitore della base e del pin, la capacità inversa del collettore o dell'emettitore della giunzione può essere misurata.
21. Può essere collegato con una singola misura di ponte di rectifier.
Specifiche:
Resistenza: 0Ω-50MΩ
Risoluzione: 0.01Ω
Risoluzione: 0.01Ω
Capacità: 25pf-100mf
Risoluzione: 1pf
Risoluzione: 1pf
Induttanza: 0.01mH-20H
Risoluzione: 0.01mH
Risoluzione: 0.01mH
Misurazione capacità ESR Risoluzione: 0.01Ω
Batteria: Batteria 9V (Non inclusa)
Istruzioni:
1. Premere il pulsante "boot / test" per avviare e per la funzione di test, più test possono essere ripetuti con questo pulsante; dopo 20 secondi di misurazione, senza operazioni l'avvio si spegne automaticamente.
2. L'strumento fornisce tre metodi di misurazione: patch, plug-in e esterno, ogni metodo 1, 2, 3 piedini sono la stessa corrispondenza.
3. L'apparecchiatura non richiede di distinguere l'ordine delle regole, la misurazione verrà completata dopo che ogni piedino corrisponderà alla funzione del dispositivo.
4. Sulla parte posteriore dell'istruttore è stampata la tabella di riferimento ESR tipica per i condensatori elettrolitici, la tabella è solo di riferimento, si prega di fare riferimento ai dati pubblicati dai produttori.
5. Calibrazione
Breve a 1, 2, 3 punti di test, premere il pulsante "boot / test", lo schermo richiede se entrare nella calibrazione, entro 2 secondi premere il pulsante "power on / test" per confermare, entrare nella calibrazione.
Dopo che lo schermo richiede di scollegare 1, 2, 3 punti di test, continuare dopo lo scollegamento fino alla fine della richiesta di calibrazione.
Attenzione:
Assicurarsi di scaricare l'strumento prima di testare il condensatore, altrimenti potrebbe danneggiare l'strumento.
Quando si utilizza l'adattatore, utilizzare un adattatore con un intervallo di tensione DC 9V-12V (inclusi 9V, 12V).
L'strumento non carica la batteria, quando la tensione della batteria è inferiore a 6V, si prega di sostituire la batteria.
Quando il condensatore è scaricato, può essere scaricato senza alimentazione.
Include nella confezione:
1 x BSIDE ESR02PRO Tester Transistor Digitale (Batteria non inclusa)
1 x Manuale Utente Inglese
