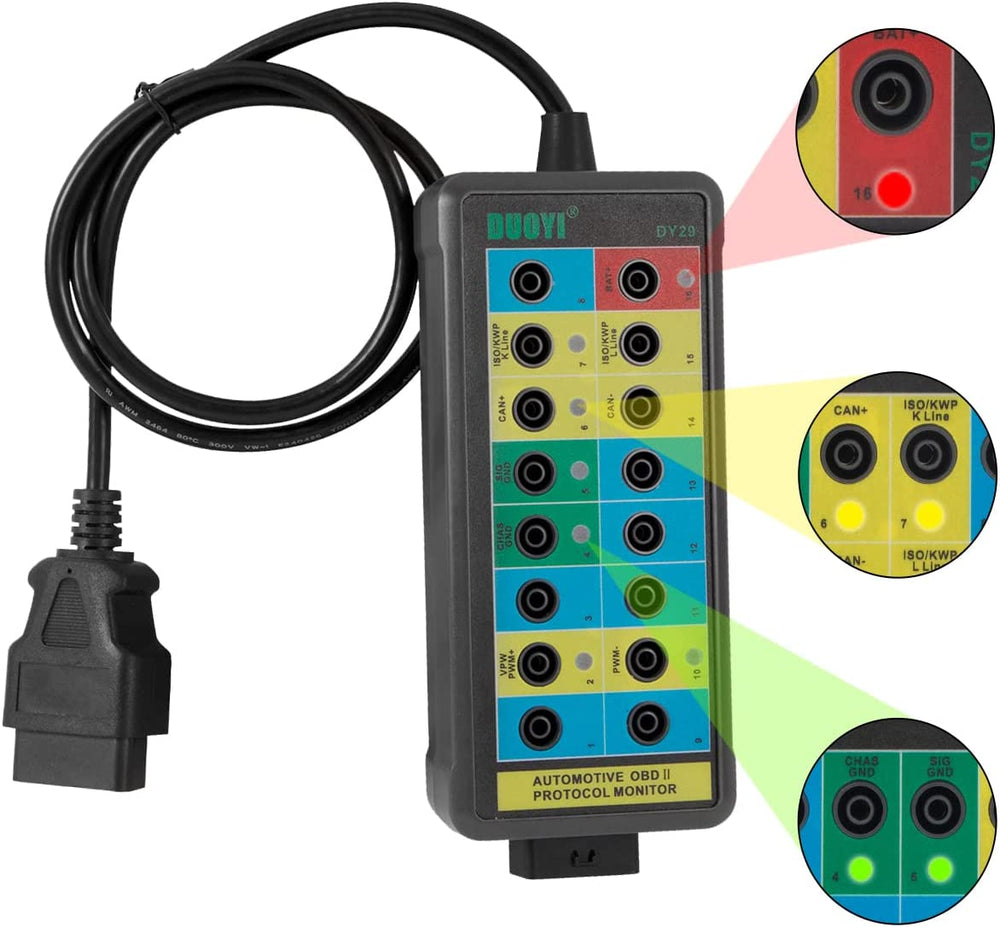

DY29 Automotive OBD Interface Diagnostic Protocol Detector Detects Diagnostic Signal Detector

Descrizione del Prodotto:

DY29 Questo è uno strumento automobilistico per il connettore di link di diagnostica OBDII che offre facile accesso al connettore OBDII per monitorare i segnali del protocollo，alimentazione e terra in modo comodo e sicuro. Può anche essere collegato a un multimetro o a un oscilloscopio per ulteriori test una volta rilevati segnali non confermati..

Punto di vendita:

- Non è più necessario sondare il connettore OBDII.

- Accedi facilmente a ciascuno dei 16 pin mentre lo strumento di scansione comunica con il veicolo.

- LED per indicare rapidamente problemi di alimentazione o terra del connettore OBDII.

- Simula la disposizione del connettore OBDII per una rapida consultazione.

- Accesso rapido, sicuro e comodo alla terra e all'alimentazione del telaio tramite questo monitor.

- Utilizza prese banana sicure che accettano tutti i tipi di connettori banana da 4mm, inclusi quelli con guaina di sicurezza.

Parametri：

INDICAZIONI LED

LED giallo (Pin 2/6/7/10/14/15)

Si accende per mostrare la comunicazione con lo strumento di scansione e il protocollo
identificazione.

LED verde (Pin 4/5)

Si accende per mostrare che la terra è buona.

LED rosso (Pin16)

Si accende per mostrare che c'è alimentazione.

Contenuto del pacchetto：

Manuale*1

Host*1
