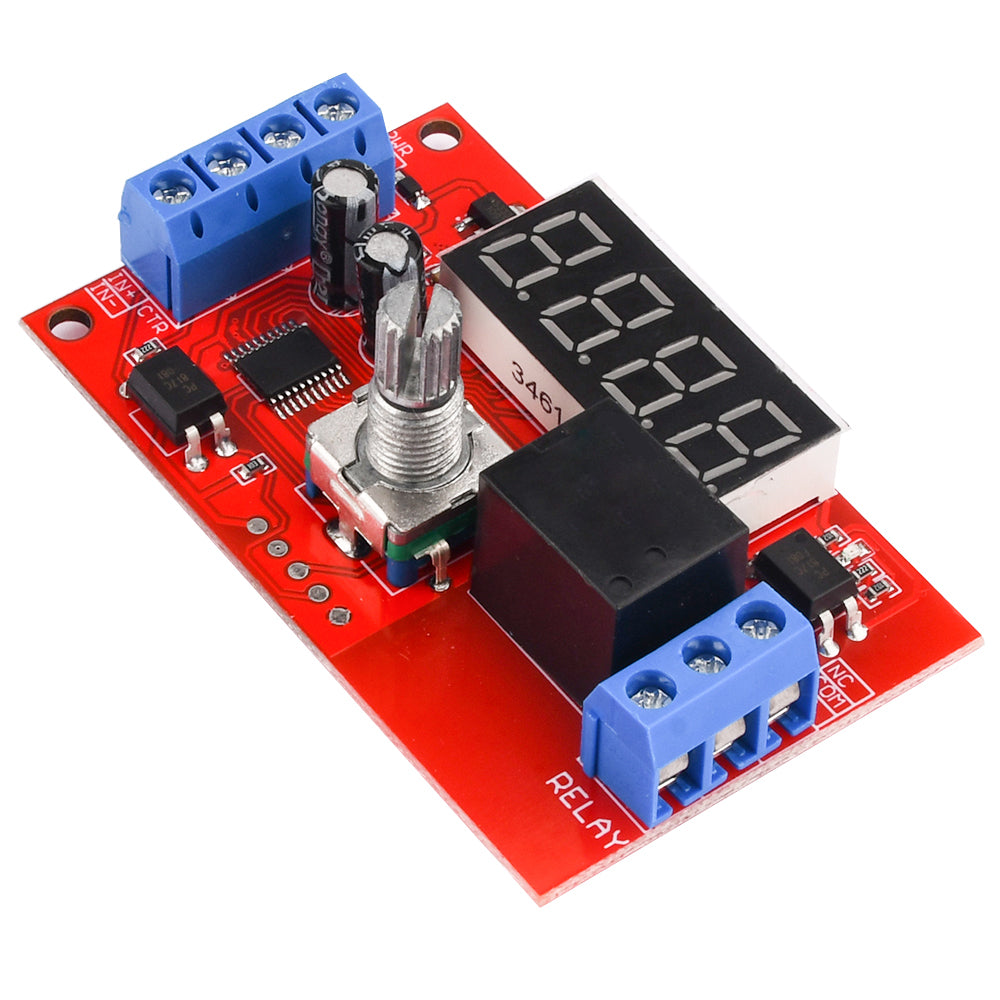

Rilevatore Ritardo Temporizzato Regolabile 10A 32 Modalità Rilevatore Digitale LED Trigger Timer Controllo Interruttore

Descrizione:
Il modulo di controllo del relè multiruolo è progettato specificamente per utenti con diverse esigenze. Utilizza un microcontrollore come unità di controllo principale e preimposta 32 funzioni. Gli utenti possono utilizzare funzioni specifiche corrispondenti in base alle esigenze effettive. Può essere applicato al controllo della pompa d'acqua, al controllo del motore, al controllo della striscia luminosa, al controllo della valvola solenoidica, ecc.

Caratteristiche:
1. Memoria a interruzione di alimentazione
2. La funzione di anti-connessione inversa dell'alimentazione non danneggerà il modulo a causa della connessione errata dell'alimentazione.
3. Precisione temporale fino a 0,01 secondo di temporizzazione. 0,1 secondo (minimo) ~ 999 minuti (massimo) opzionale
4. Basso consumo energetico e impostazioni di risparmio energetico, è possibile disattivare l'area di visualizzazione.
5. Ampia gamma di applicazioni: può essere applicato al controllo della pompa d'acqua, al controllo del motore, al controllo della striscia luminosa, al controllo della valvola solenoidica, ecc.

Parametri:
Nome articolo: Relè temporizzato multifunzione
Numero di relè V: DC5V/12V/24V opzionale
Tensione di ingresso: versione 5V: alimentazione DC5V; versione 12V: alimentazione DC12V; versione 24V: alimentazione DC24V.
Carico di uscita: DC 30V, massimo 10A. AC 250V, massimo 5A.
Segnale di attivazione: versione 5V (livello alto: 5V); versione 12V (livello alto: 12V), versione 24V (livello alto: 24V) e livello basso sono OV.
Corrente di riposo: 20mA
Corrente di lavoro: 60mA
Temperatura di lavoro: -25°C-85°C
Memoria a interruzione di alimentazione: Sì
Descrizione della porta di cablaggio:
Polo positivo di alimentazione DC di ingresso: DC+
Polo negativo di alimentazione DC di ingresso: DC-
Polo positivo dell'ingresso del segnale: IN+
Polo negativo dell'ingresso del segnale IN-: IN-
L'interfaccia del relè a circuito aperto è cortocircuito con COM quando il relè è chiuso e sospeso quando non è chiuso: NO
Interfaccia pubblica del relè COM: COM
Quando l'estremità a circuito chiuso del relè non è collegata, il relè è cortocircuitato con COM e sospeso quando la connessione è chiusa: NC

Modalità di lavoro (32 tipi)
P-11: Modalità di interruzione, attivazione con segnale, disconnessione senza segnale.
P-12: Modalità di blocco automatico, lo stato del relè si capovolge una volta ogni volta che viene attivato.
P-13: Dopo l'attivazione, il relè è chiuso e disconnesso dopo un ritardo di tempo A; il trigger è inutilizzabile durante il ritardo.
P-14: Dopo l'attivazione, il relè è chiuso e disconnesso dopo un ritardo di tempo A; il trigger riavvia il conteggio durante il ritardo.
P-15: Dopo l'attivazione, il relè viene attivato & si spegne dopo un ritardo di A tempo; attiva il conteggio temporizzato durante il ritardo.
P-16: Dopo l'attivazione, il relè viene attivato & disconnesso dopo un ritardo di A tempo; trigger di reset durante il ritardo (il relè è disconnesso)
P-17: Dopo l'attivazione, il relè è chiuso per la durata del segnale, il segnale di ingresso scompare, e viene disconnesso dopo un ritardo di A; quando il relè viene attivato di nuovo durante il ritardo, il conteggio si ferma fino a quando l'ultimo segnale scompare, e il ritardo è A Disconnettersi dopo il tempo.
P-18: Al momento dell'accensione, il relè sarà immediatamente chiuso e si spegnerà dopo un ritardo di A secondi; fino alla successiva accensione.
P-21: Dà il segnale, il relè viene attivato dopo un ritardo di A tempo.
P-22: Dà un segnale continuo, dopo che il tempo A supera, il relè si attiverà; quando il segnale scompare, il relè verrà disconnesso.
P-23: Se il segnale scompare per più di A tempo, il relè si chiuderà; se c'è un segnale, il relè verrà disconnesso.
P-24: Dà un segnale continuo, dopo A tempo, il relè si attiverà; se il segnale scompare per A tempo, il relè verrà disconnesso.
P-25: Dà il segnale continuo, dopo che il tempo A supera, il relè si attiverà; dà il segnale continuo di nuovo, dopo che il tempo A supera, il relè si disconnetterà
P-26: Quando viene dato il segnale, il relè sarà chiuso dopo A tempo; dopo che il segnale scompare, il relè sarà chiuso di nuovo per A secondi e poi si fermerà
P-27: Quando c'è un segnale di impulso (bordo di salita o di discesa), il relè è disconnesso, e se non c'è segnale di impulso, il relè viene attivato dopo un ritardo di tempo A (livello alto continuo o livello basso continuo viene considerato senza impulso).
P-28: Dopo l'accensione, il relè viene attivato dopo un ritardo di tempo A fino all'interruzione di corrente.
P-31:. Dopo l'accensione, il relè si attiva per A tempo e si disconnette per B tempo, ciclo infinito; interruzione di corrente per fermarsi.
P-32: C'è un segnale continuo, il relè si attiva per A tempo, si disconnette per B tempo, ciclo infinito; il segnale scompare, e il ciclo viene terminato.
P-33: Dà un segnale una volta, il relè sarà chiuso per tempo A, e disconnesso per tempo B, e il ciclo sarà infinito; dà un altro segnale per terminare il ciclo.
P-34: Dopo l'accensione, dopo un ritardo di tempo A, il relè si attiva & si spegne dopo il tempo di attivazione B.
P-35: Dà un segnale una volta, e dopo un ritardo di tempo A, il relè si attiverà & si spegnerà dopo il tempo di attivazione B.
P-36: Dà un segnale continuo, dopo che il tempo A supera, il relè si chiuderà, e dopo che il tempo B è chiuso, si disconnetterà; il segnale scompare, il timer viene resettato, e il relè si disconnette.
P-37: Quando c'è un segnale, il relè si disconnette automaticamente dopo il tempo A, e poi conta il tempo B dopo la disconnessione. Il trigger del segnale è inutilizzabile durante il tempo A+B.
P-38: Quando c'è un segnale, il relè si disconnette automaticamente dopo il tempo A, e poi si disconnette automaticamente dopo il tempo A di nuovo.
P-41: Nessuna azione quando c'è un segnale; trigger quando il segnale scompare; il relè si attiverà & disconnettersi dopo un ritardo di tempo A.
P-42: Il segnale scompare, e il relè è chiuso dopo un ritardo di tempo A; il relè è disconnesso dopo un ritardo di tempo B.
P-43: Il segnale scompare. Dopo che la scomparsa supera il tempo A, il relè si chiuderà; dopo un ritardo di tempo B, il relè si disconnetterà.
P-44: Dopo l'accensione, il relè sarà chiuso per A tempo e disconnesso per B tempo; dopo C cicli, il relè sarà disconnesso e si fermerà.
P-45: Nessuna azione dopo l'accensione; dopo che il segnale viene dato, il relè sarà chiuso per tempo A e disconnesso per tempo B; dopo che il ciclo C viene eseguito, il relè verrà disconnesso per fermarsi; se viene dato il segnale, verrà eseguito di nuovo.
P-46: Dopo che il segnale viene dato più di A volte, il relè si attiverà; mantiene l'attivazione; interruzione di corrente per fermarsi.
P-47: Dopo che il segnale viene dato per più di A volte, il relè si chiuderà; dopo il tempo B chiuso, si disconnetterà.
P-48: Durante il tempo C, dopo che il segnale viene dato continuamente per più di A volte, il relè si chiuderà e poi si fermerà dopo il tempo B.

Nota: Quando non si è in modalità impostazione, premere brevemente per disattivare lo schermo. Premere a lungo per tre secondi per accedere all'interfaccia di impostazione e cambiare i parametri di impostazione. In senso orario per aumentare, in senso antiorario per diminuire. Durante il processo di impostazione, premere brevemente per cambiare i parametri temporali.

Descrizione della porta di cablaggio:

Polo positivo di alimentazione DC di ingresso DC+
Polo negativo di alimentazione DC di ingresso DC-
Polo positivo dell'ingresso del segnale IN+
Polo negativo dell'ingresso del segnale IN-
L'interfaccia del relè a circuito aperto NO, cortocircuito con COM quando il relè è alimentato, e sospeso quando non è alimentato;
Interfaccia comune del relè COM
Interfaccia del relè a circuito chiuso NC, cortocircuito con COM quando il relè non è alimentato, e sospeso quando è alimentato;

Incluso nel pacchetto:
1x Relè
1x Tappo pulsante
2x Pezzo di vite
