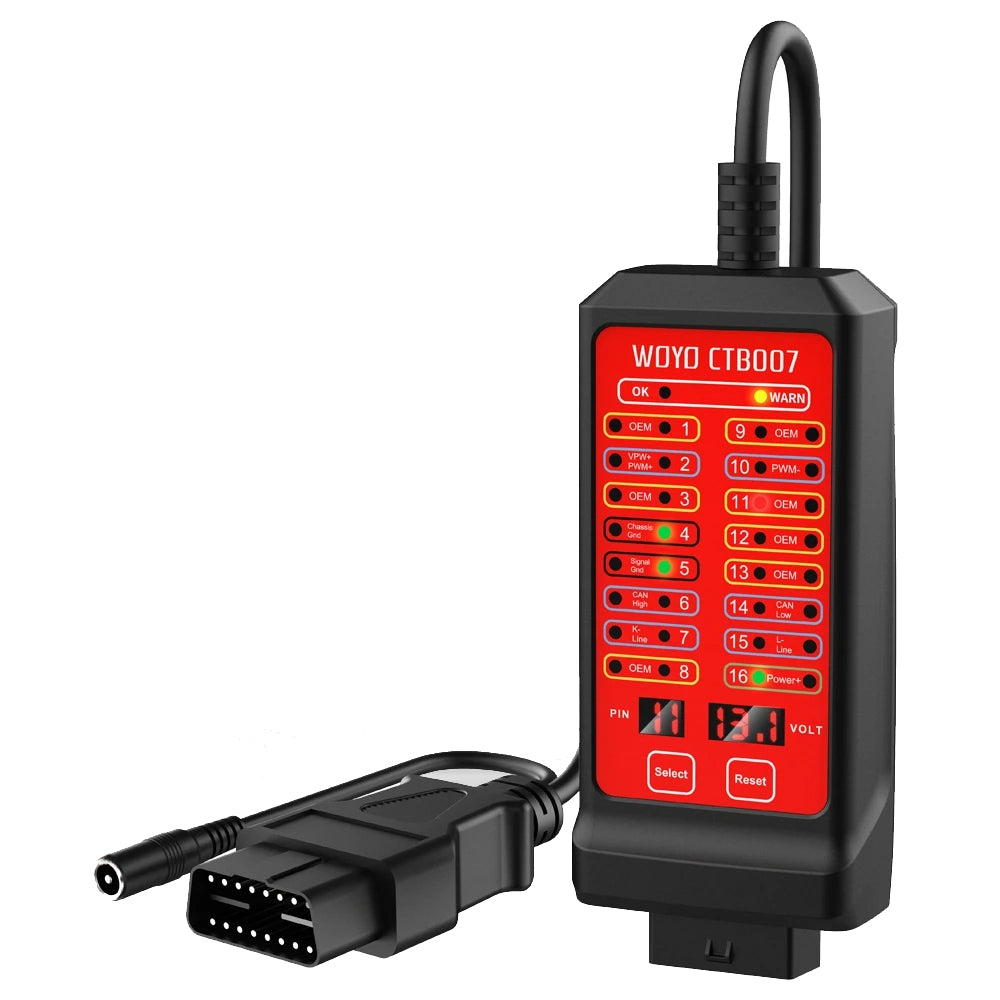

CTB007 Cavo OBD2 Diagnostic Tool 16Pin 75cm /150cm Tester Scatola Socket 12V 24V

Caratteristica:
1.CANTesterBox è un tester di circuito CANBus compatibile con sistemi da 12 e 24 volt;
2. Test dei guasti del DLC (porta OBD) prima di collegare altri dispositivi diagnostici al DLC, ad esempio cortocircuito e inversione di polarità;
3. Visualizzazione in tempo reale dei segnali di comunicazione (ad esempio, segnali di protocollo di comunicazione), pin scoperti che possono essere rapidamente localizzati per sostituire la funzione di misura di tensione del multimetro digitale;
4. Connessione rapida dei 16 pin durante la diagnostica del terminale veicolo;
5. Monitoraggio della tensione di ingresso OBD durante la bruciatura del modulo, allarme tensione alta e bassa;
6. Cortocircuito rapido OBD per comunicazione Porsche 3-7;
Cortocircuito OBD per VW Key lost all 1-6;
Cortocircuito OBD per Mitsubishi telecomando 1-4;
Cortocircuito OBD per Toyota Sync 4-13;
7. OBD banco di lavoro CAN trunk;
8. Sostituisci lo strumento alimentato a batteria.

Specifiche:
Modello: CTB007
Nome articolo: Scatola Tester 16Pin
Tensione di ingresso: 9.0–3.0 VDC
Carico massimo: 2.0 A
Risoluzione: 0.1 V
Protezione contro sovraccarichi: Sì, fusibile PTC (autorigenerante)
Protezione contro inversione di polarità: Sì, LED acceso sul pin 4&5 rotazione rossa
Standard di protocollo: PWM(J1850)、VPW(J1850)、ISO9141-2、DIS/ISO14230-4、CAN(J-2284)
Temperatura di funzionamento: 0℃-50℃, umidità <70%
Presa banana: 16P * 2.0 mm
Lunghezza cavo OBD: 75 cm (29.5 pollici) / 150 cm (59 pollici)

Puoi collegare tutti i tipi di strumenti diagnostici.
I pin liberi ti consentono di posizionarli più stabilmente quando colleghi i nostri pin per leggere i dati.
Se capisci e devi diagnosticare problemi con il sistema OBD dell'auto utilizzando altri strumenti, la nostra scatola tester e l'attacco a presa banana renderanno più facile il processo di manutenzione.

Versione nuova: Aggiunta un'alimentazione aggiuntiva 12V/24V.

Se colleghi al DLC dell'auto, ma il CTB007 non funziona (l'auto non può fornire energia),
Puoi collegare una batteria ad alimentazione 12V/24V contemporaneamente per farlo funzionare.
WOYO CTB007 può aiutarti di più in officina.

Test sul banco / fuori dal veicolo:
(Supporta Moduli Elettronici CAN BUS, EPS/ECU/TCU/PEPS/IP/HMI/EPB...)
1. Utilizza un adattatore di alimentazione 12V/24V per collegare una batteria. Non è necessario collegarsi a un connettore OBD/OBD 2.
2. Utilizza il modulo elettronico CAN BUS per collegarlo a CTB007.
3.CTB007 stabilisce una connessione allo scanner di diagnostica, legge e verifica i dati effettivi del modulo CAN bus.

Test della condizione del veicolo:
1.CTB007 è collegato al connettore OBD/OBD2 dell'auto e alla diagnostica.
2. Collegati allo scanner di diagnostica del veicolo.
3. Se sai se un OBD a 16 pin funziona correttamente o meno, puoi leggere i dati effettivi del veicolo utilizzando uno scanner.
4. Puoi anche collegarti a un multimetro e a un oscilloscopio per testare altri dati che potresti voler sapere sull'OBD 16pin se ha un problema.

La CTB007 può anche testare la tensione del pin OBD 16-pin.
* Può essere rapidamente confermato se solo il PIN causa un problema.
* Viene utilizzato con un cavo di estensione OBD da 59 pollici, consentendoti di controllare facilmente il problema del veicolo in una posizione comoda.
*Quando premi il pulsante “Reset”, CTB007 testa il valore del pin 16 per impostazione predefinita.
* Premi il pulsante “Seleziona” per scegliere il PIN richiesto.

Contenuto della confezione:
1 * Scatola Tester
1 * Manuale
10 * asta banana da 2 mm
2 * asta banana da 2 mm a 4 mm
1 * Scatola di vendita WOYO
