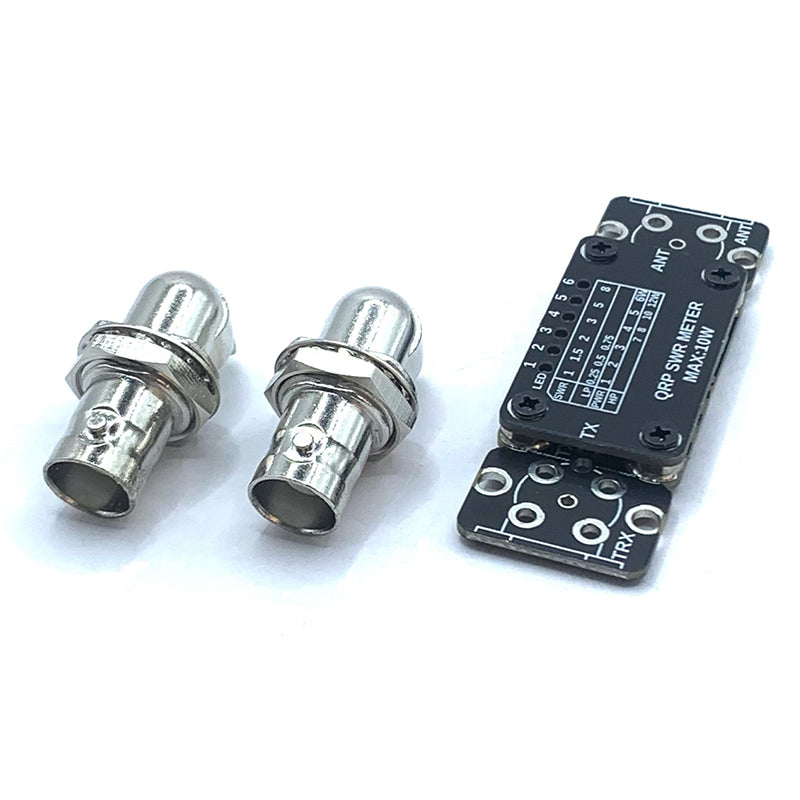

3-30mhz DIY 12W SWR Meter Kit SWR Power Meter per Shortwave Radio Station Debugging QRP SWR Meter Module - Black

Specifiche:
Nome: Misuratore SWR
Material: PCB
Frequenza: 3-30mhz
Potenza di misurazione massima: nominale 10W, misurazione effettiva 12W
Potenza di misurazione minima: superiore a 0.5W
Connessione: BNC
Potenza a breve termine massima a piena risoluzione del misuratore SWR: 7W
Corrente assorbita dal transceiver per i circuiti di alimentazione: 1.2mA

Caratteristiche:
1. È piccolo e leggero, alimentato tramite presa di potenza RF, senza batteria richiesta, facile da trasportare e molto adatto per gli appassionati di radioamatori da usare in campo.
2. Può essere utilizzato per misurare i segnali RF, e utilizza 6 LED per indicare la potenza del segnale e il range SWR.
3. Viene utilizzato per testare il rapporto segnale-rumore dei segnali radio a onde corte con una gamma di frequenza di 3-30MHz. La potenza di ingresso non supera i 12W, e il LED corrispondente al valore di visualizzazione minimo richiede 0.5W di potenza, adatto per vari dispositivi radio a onde corte.
4. Il dispositivo è comunemente utilizzato in sistemi di comunicazione radio come radiodiffusione, radiodiffusione televisiva e comunicazione radio.
5. Aiuta gli operatori a determinare la forza del segnale e ad aggiustare le impostazioni del dispositivo radio per migliorare la qualità e la affidabilità del segnale.
6. Non ci sono componenti che richiedono regolazione nell'intero circuito, e può funzionare normalmente purché la connessione sia corretta. IN è l'ingresso RF e OUT è l'uscita RF. IN è collegato all'ANT RF e OUT è collegato all'antenna.
7. Può essere utilizzato nella gamma a onde corte senza alcuna calibrazione e regolazione, molto semplice e conveniente per gli appassionati di DIY.

Contenuto della confezione:
1 x Kit Misuratoreonda Stazionario DIY (set)
