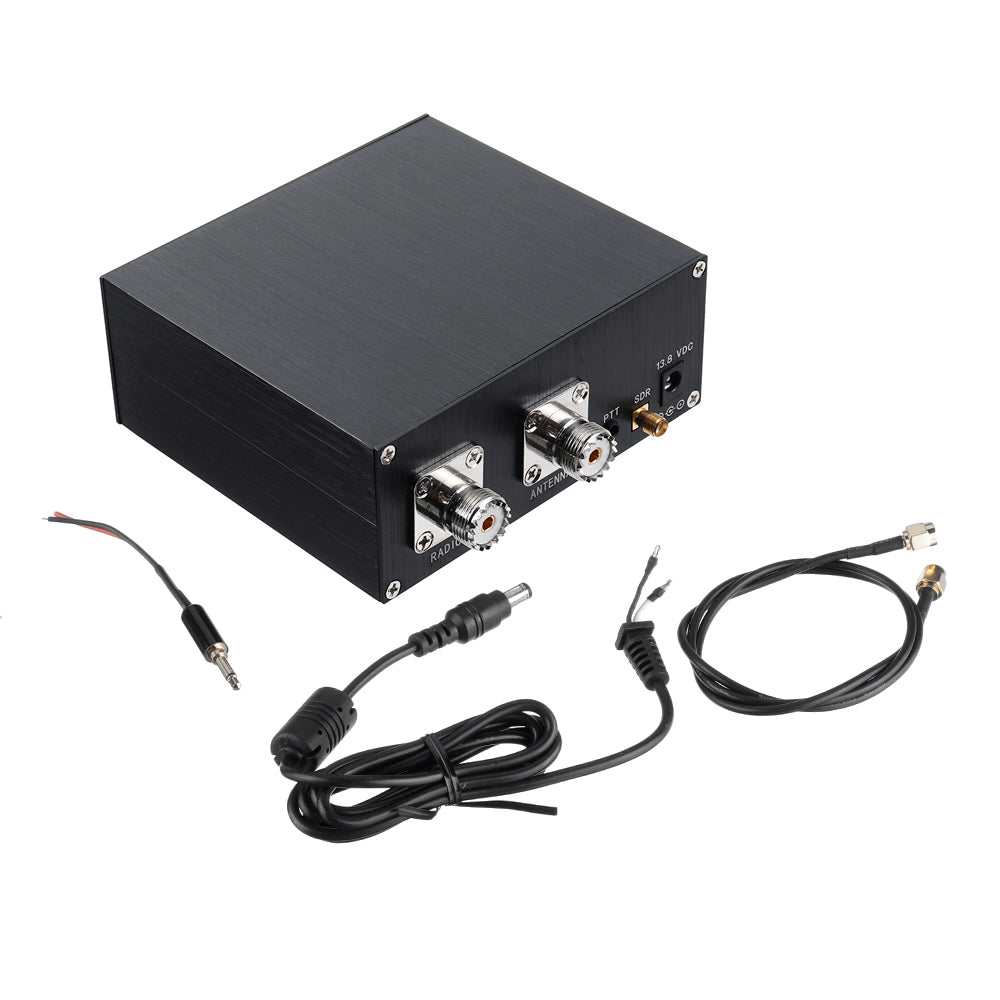

Transmetteur et Receveur Commutateur Antenne Partageur de Antenne Boîte de Commutation TR avec Protection à Décharge Gazée 160MHz
$336.88
Out of Stock
Description
- Tension : 12V
Spécification :
Impédance : 50Ω
Gamme de fréquence : DC -160MHz
Puissance TX maximale : 100W
seuil de détection RF : <10mW (testé de 1,8MHz à 30MHz)
Temps d'activation : < 20ms / Temps de libération : < 190ms
Pertes d'insertion : < 0,3dB @ 144MHz (typique 0,2dB)
Isolation RX : > 38dB @ 144MHz (typique 40dB)
Protection contre les émissions gazeuses
Alimentation : 13,8V DC 200mA
Poids : 430g
Taille : 126*119*52MM
Comment utiliser une antenne à la fois pour la radio et LinkMejor :
1. Ce partageur est une antenne partagée entre la radio et le LinkMejor. Après réception de la marchandise, ouvrez la boîte, retirez le "jumper" au milieu, et changez-le en mode de contrôle automatique, c'est-à-dire : lorsque la radio transmet, le canal de réception du LinkMejor est automatiquement fermé, et lorsque la radio ne transmet pas, elle reçoit le signal avec le LinkMejor.
2. Les bornes avant le panneau n'ont pas besoin d'être câblées, et la ligne PTT distribuée n'a pas besoin d'être connectée.
3. Les bornes arrière correspondent respectivement à l'interface d'alimentation (VDC), l'interface radio (RADIO), l'interface LinkMejor et l'interface antenne (ANTENNA), et sont connectées au câble d'alimentation selon chaque interface.
4. Il est recommandé d'utiliser un câble d'alimentation avec une bonne performance de blindage et de le couvrir avec un anneau magnétique.
5. Il est recommandé de connecter le sharer et le boîtier de la radio à la terre, car la radio peut interférer avec le LinkMejor lors de la transmission.
6. Après avoir retiré le connecteur dans la boîte, il est normal que le TRXlight sur le panneau reste en rouge ; lorsque la radio ne transmet pas, le LinkMejor sur le panneau est vert et il est en état de fonctionnement normal ; lorsque la radio transmet, la lumière LinkMejor sur le panneau s'éteindra, et le SSB suivra l'idée de communication. Il est normal que le son change, que l'indicateur clignote et que le relais émette un son.
Contenu du pack :
1 x Hôte
1 x Cordon d'alimentation
1 x Câble de connexion SMA à SMA de 3,60 cm
1 x Ligne de contrôle PTT
