P5 Analyseur de Réseau Vectoriel 10kHz à 15GHz 320*480 Écran TFT 3.98-pouces Batterie 3000mAh Kit de Calibration Haute Précision

Cet analyseur de réseau vectoriel est équipé d'un écran tactile 3,98 pouces TFT à angle complet avec une résolution de 320*480, offrant des images claires et vives et des commandes tactiles réactives. Offre des mesures de fréquence de 10 kHz à 1,5 GHz, couvrant les bandes MF, HF, Fréquence ultrahaute et SHF, permettant des mesures précises des antennes, des filtres, des amplificateurs, des atténuateurs, des câbles, des répéteurs, des couplages et d'autres composants micro-ondes. La configuration à double port prend en charge les mesures des paramètres S11 et S21 et des capacités de mesure avancées, y compris TDR et DTF par calculs IFFT.

Caractéristiques :

【Design Portable & Écran Tactile】: Équipé d'une coque en silicone pour une protection anti-choc efficace, d'une construction légère et compacte, et d'une batterie au lithium-ion de 3000mAh avec des capacités de charge rapide, assurant une durabilité et une commodité pour une utilisation en déplacement. Comporte un écran tactile 3,98 pouces TFT à angle complet avec une résolution de 320*480, offrant des images claires et vives pour une utilisation pratique et des commandes tactiles fluides et réactives.

【Mesure de Fréquence Large Bande】: Offre une mesure de fréquence de 10 kHz à 1.5 GHz, couvrant les bandes MF, HF, Fréquence Ultrahaute et SHF, permettant des mesures précises d'antennes, de filtres, d'amplificateurs, d'atténuateurs, de câbles, de duplexeurs, de couplers et d'autres composants micro-ondes. Six largeurs de bande IF variables pour choisir, grandes largeurs pour un balayage rapide et petites largeurs pour réduire considérablement le bruit de mesure.

【Conception à Double Port et Fonctionnalités de Mesure Avancées】: La configuration à double port supporte les mesures des paramètres S11 et S21 et des fonctionnalités de mesure avancées, y compris la TDR (Reflectométrie dans le Domaine du Temps) et la DTF (Distance jusqu'à la Faute) par calculs IFFT, fournissant une vue d'ensemble complète des performances du dispositif.

【Utilisation Facile et Analyse Secondaire】: La conception d'exploitation tactile complète avec une interface intuitive offre une navigation et une commande faciles, permettant une gestion de données précise et une connexion rapide à un PC via USB pour une analyse supplémentaire. Supporte l'amplitude logarithmique, le diagramme phase-fréquence, le délai de groupe temporel, les coordonnées polaires, l'amplitude linéaire, la partie réelle/imaginaire du VSWR, la résistance/réactance, le facteur de qualité, etc. Divers réglages de format d'affichage.

【Fonction de Mémoire】: Comporte six emplacements de sauvegarde/récupération rapides pour les états de calibration, avec une fonction de stockage basée sur des fichiers qui n'est limitée que par la capacité de la carte de stockage, permettant une gestion de données extensive et pratique. Carte mémoire intégrée de 4 Go pour stocker l'état de calibration, les images de capture d'écran et les fichiers SNP. Les images de stockage peuvent être nommées.

【Applications Large】: Idéal pour le balayage de systèmes d'antennes et de câbles, le réglage de SWR et de correspondance d'impédance, les duplexeurs double et triple bande, l'isolement de port par bande, la perte d'insertion des filtres, l'évaluation des analyses de micro-ondes de communication, et bien plus encore.

Spécifications :

Nom : Analyseur de Réseau Vectoriel

Matériau : ABS + silicone

Batterie : batterie lithium intégrée de 3000 mA (incluse)

Fréquence de mesure : 10 kHz-1.5 GHz

Sortie de fréquence radio : 10 dBm (±2 dB, onde de base)

Précision de fréquence : <2 ppm

Stabilité de fréquence : <0.5 ppm

Plages de mesure : 70 dB (50 kHz-300 MHz)/60 dB (300-900 MHz)/40 dB (0.9 G-1.5 GHz)

SWR du port : <1.1

Affichage : Écran couleur TFT de 3,98 pouces (320*480)

Courant de charge maximum : 2A

Nombre de points de calibration : maximum 401 (optionnel), connecté au PC sans limitation

Nombre de points de balayage : maximum 401 (optionnel), illimité lorsque connecté à un PC

Vitesse du point de balayage : >600p/s (RBW=4000Hz)

Suivi de l'affichage : 4

Marqueurs : 8

Sauvegarde des réglages : 7

Taille de l'article : 168 * 81 * 24mm / 6.38 * 3.19 * 0.94in

Taille de l'emballage : 183 * 98 * 48mm / 7.20 * 3.86 * 1.89in

Poids de l'emballage : 381g / 13.44once

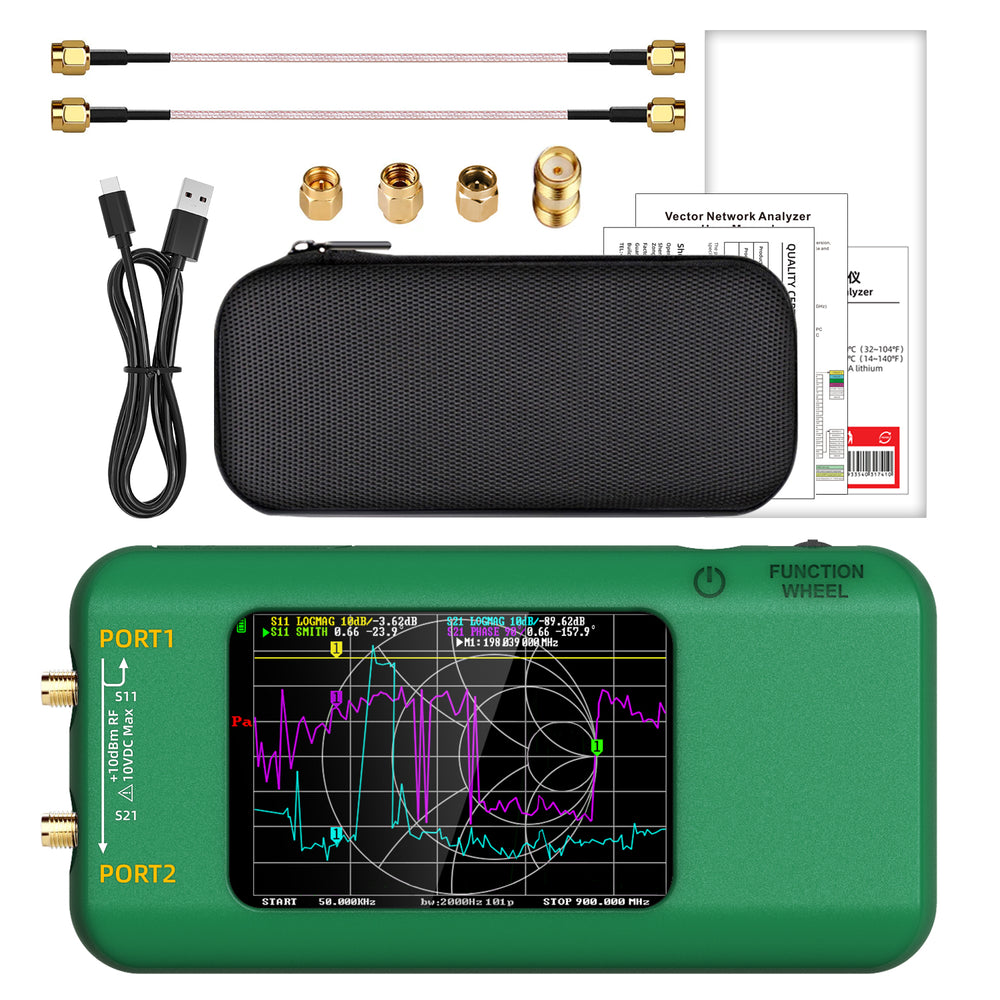

Contenu de l'emballage :

1 x Analyseur de réseau vectoriel

3 x Connecteur

2 x Câble d'extension SMA

1 x Câble Type-C

1 x Sac EVA
