NanoVNA-H4 Analyseur de réseau vectoriel 50KHz~1.5GHz VNA HF VHF UHF UV Écran LCD 4 pouces

Fonctionnalités:


- Avec la méthode d'éclairage DC, l'écran LCD à vue complète de 4" peut être vu plus clairement pour les utilisations extérieures, et plus confortable pour les utilisations intérieures.

- Pont électrique optimisé: En utilisant pleinement les harmoniques de Si5351, il peut utiliser la 5ème harmonique pour mesurer jusqu'à 1.5GHz.

- Lorsque la vague fondamentale est utilisée, le niveau de sortie du canal 0 est augmenté à 0dBm, ce qui rend la mesure de réflexion plus précise.

- Résolu l'anomalie du NanoVNA-H lors de l'opération autour de 6MHz avant.

- Circuit de gestion de la puissance redessiné réduit le bruit de puissance, l'interférence de l'alimentation USB et le courant de charge.

- Amélioration de la disposition du PCB.

- Interface UART réservée pour l'extension DIY.

- Coque ABS légère qui protège bien l'appareil.

- Logiciel informatique prend en charge le contrôle et l'affichage en temps réel. Et il prend en charge l'exportation de fichiers snp pour divers logiciels de conception et de simulation radio.

- En tant qu'appareil de mesure, la précision est d'une grande importance. Des pièces de calibration simples sont incluses dans la boîte. Nous avons calibré les ports doubles du produit avant l'expédition. Lorsque vos conditions de mesure changent (par exemple, passer d'une bande de calibration plus étroite à une bande de mesure plus large avec une mesure de câble d'extension), vous devez recalibrer. Après la calibration, il est enregistré comme paramètre 0, qui peut être utilisé directement au prochain démarrage, ou il peut être enregistré dans les autres 4 paramètres enregistrés via le rappel lorsque nécessaire.



Paramètres:


1. Coque ABS: 75mm x 133mm x 18mm (hors saillies)

2. Fréquence de mesure: 50KHz ~ 1.5GHz

3. Sortie RF: 0dbm (±2dB, vague fondamentale)

4. Précision de fréquence: <2ppm

5. Stabilité de fréquence: <0.5ppm

6. Gamme de mesure: 70dB (50kHz-300 MHz), (60dB (300M-900MHz), 40dB (0.9G-1.5GHz) avec firmware d'extension activé)

(Note: Veuillez faire attention à l'erreur causée par la transformation non linéaire de la vague fondamentale lors de l'utilisation de la mesure harmonique.)

7. SWR du port: <1.1

8. Affichage: 4" TFT (320 x 480)

9. Interface USB: USB type-C; Mode de communication: CDC (série)

10. Alimentation: USB 5V 200mA. Courant de charge maximal 1A

11. Nombre de points de calibration: 101 (fixe)

12. Nombre de points de balayage: 101 (fixe)

13. Suivi de l'affichage: 4, Marquage: 4, Enregistrement de paramètre: 5

14. Mesure des paramètres S, du rapport d'onde stationnaire de tension, de la phase, du délai, du diagramme de Smith, de l'analyse dans le domaine temporel, etc.

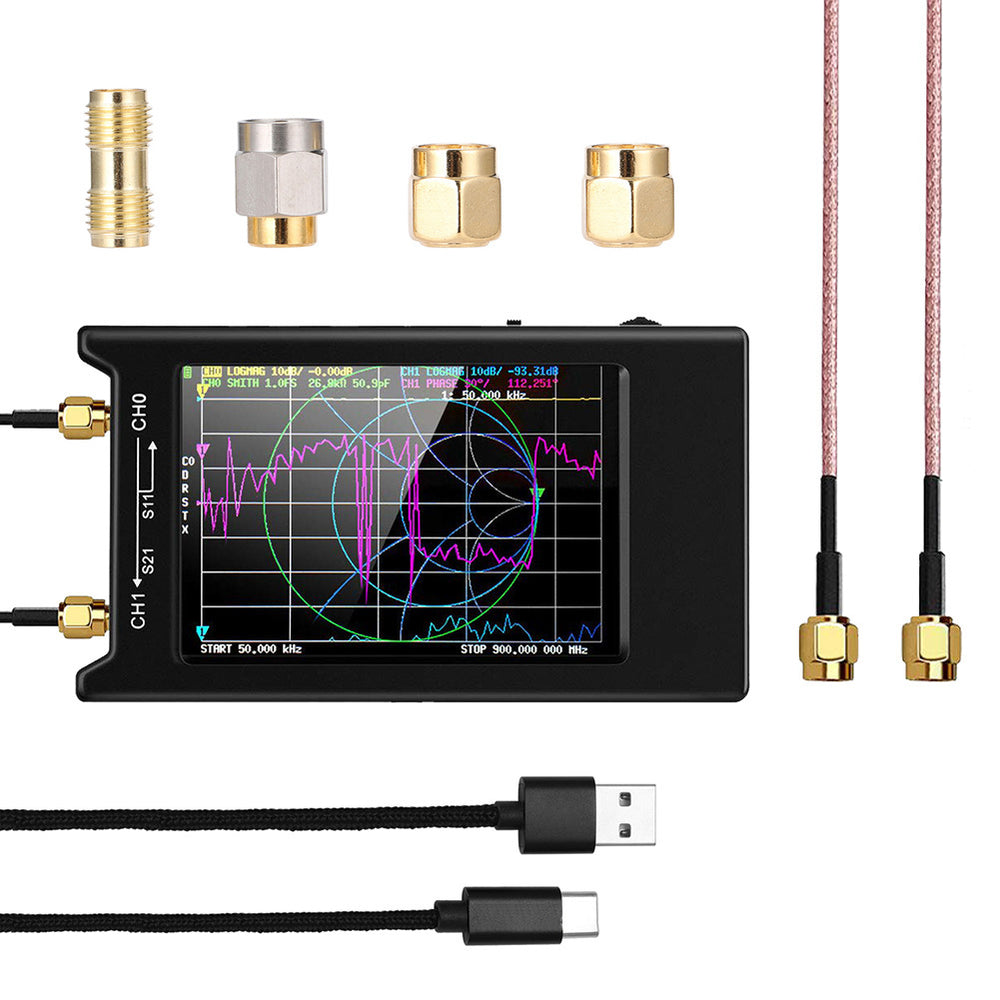

Contenu de la boîte:


1 x NanoVNA-H4

2 x Câbles RF RG316 mâle-mâle SMA de 15cm

1 x Connecteur femelle-femelle SMA

1 x Kit de calibration simple SMA SHORT

1 x Kit de calibration simple SMA OPEN

1 x Kit de calibration simple SMA LOAD

1 x Câble de données USB Type-C

1 x Câble Type-C vers Type-C (Pour connexion de téléphone mobile Android)

Photos détaillées:
