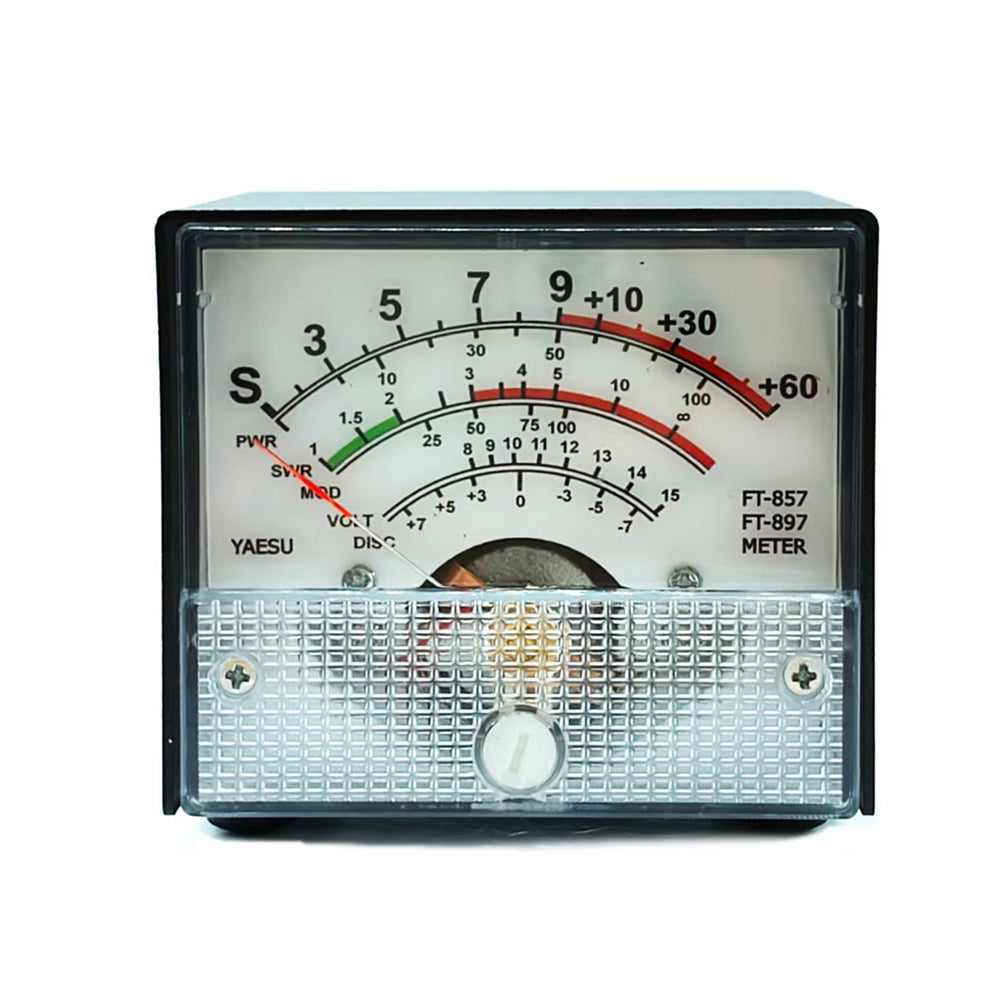

Mini Mètre d'Expansion Externe FT857 F897 Mètre d'Onde Stationnaire Mètre S Externe /SWR/Mètre de Puissance Réception Affichage Mètre d'Onde Stationnaire Testeur - Black

Fonctionnalités :
1. Câble de 100cm pour une connexion facile.
2. Compatible avec YAESU FT-857 et FT-897.
3. Mètre de puissance SWR avec aiguille externe et affichage de réception, il affiche SIG, PWR, WER, MOD, VOLT et DISC.
4. Coque en fer robuste et des tapis antidérapants assurent la stabilité.

Spécifications :
Matériau : Fer + Plastique
Taille du produit : 66 * 63 * 62mm
Longueur du câble : 100mm
Poids du produit : 235g

La méthode de paramétrage pour les affichages externes des FT-857D et FT-897D :
Paramètres d'affichage de réception :
(1) Maintenez [FUNC] enfoncé pour entrer dans le menu Paramètres et activer le menu d'extension ;
(2) Faites tourner [SELECT] pour afficher l'élément de menu Paramètres no-060 [MTR ARX SEL] ;
(3) Faites tourner [DIAL] pour sélectionner ce qui s'affiche sur le compteur externe (SIG- affichage de la force du signal d'entrée, CTR- compteur de centre du discriminateur, VLT- tension de la batterie, N/A-, FS, OFF- éteindre le compteur) ;
(4) Maintenez [FUNC] enfoncé pour enregistrer les paramètres et quitter.

Paramètres d'affichage d'émission :
(1) Maintenez [FUNC] enfoncé pour entrer dans le menu Paramètres et activer le menu d'extension ;
(2) Faites tourner [SELECT] pour afficher l'élément de menu Paramètres no-061 [MTR ATX SEL] ;
(3) Faites tourner [DIAL] pour sélectionner ce qui s'affiche sur le compteur externe (PWR- affichage de la puissance d'émission, ALC- affichage de la tension de contrôle de niveau automatique, MOD- affichage du niveau de modulation, SWR- affichage du rapport onde stationnaire de tension, VLT- affichage de la tension d'alimentation, N/A-, OFF- éteindre le compteur).

Calibration :
(1) Maintenez [FUNC] enfoncé pour entrer dans le menu Paramètres et activer le menu d'extension ;
(2) Faites tourner [SELECT] pour afficher l'élément de menu Paramètres no-060 [MTR ARX SEL] ;
(3) Faites tourner [DIAL] pour sélectionner FS ;
(4) Utilisez un petit tournevis plat pour ajuster l'orifice de réglage de calibration à l'arrière afin que l'aiguille du cadran pointe vers la graduation complète ;      (5) Terminé.

Remarque :
1. Si vous ne trouvez pas l'élément de menu no.60, no.61, c'est parce que la radio les cache.      Veuillez maintenir la touche F enfoncée pour entrer dans le menu Paramètres, définir le menu no.1 sur ON et appuyer sur F pour quitter et enregistrer.
2. La taille et la couleur peuvent être légèrement différentes en raison de la mesure manuelle et des conditions d'éclairage différentes.    Merci de votre compréhension.
3. Ce compteur d'extension multifonction externe est seulement applicable à deux modèles, YAESU FT-857D et FT-897D.    Il ne peut pas être utilisé pour d'autres modèles

Contenu de la livraison :
1 x Compteur de Puissance SWR Affichage de Réception Externe
1 x Câble avec Prise 3.5mm
