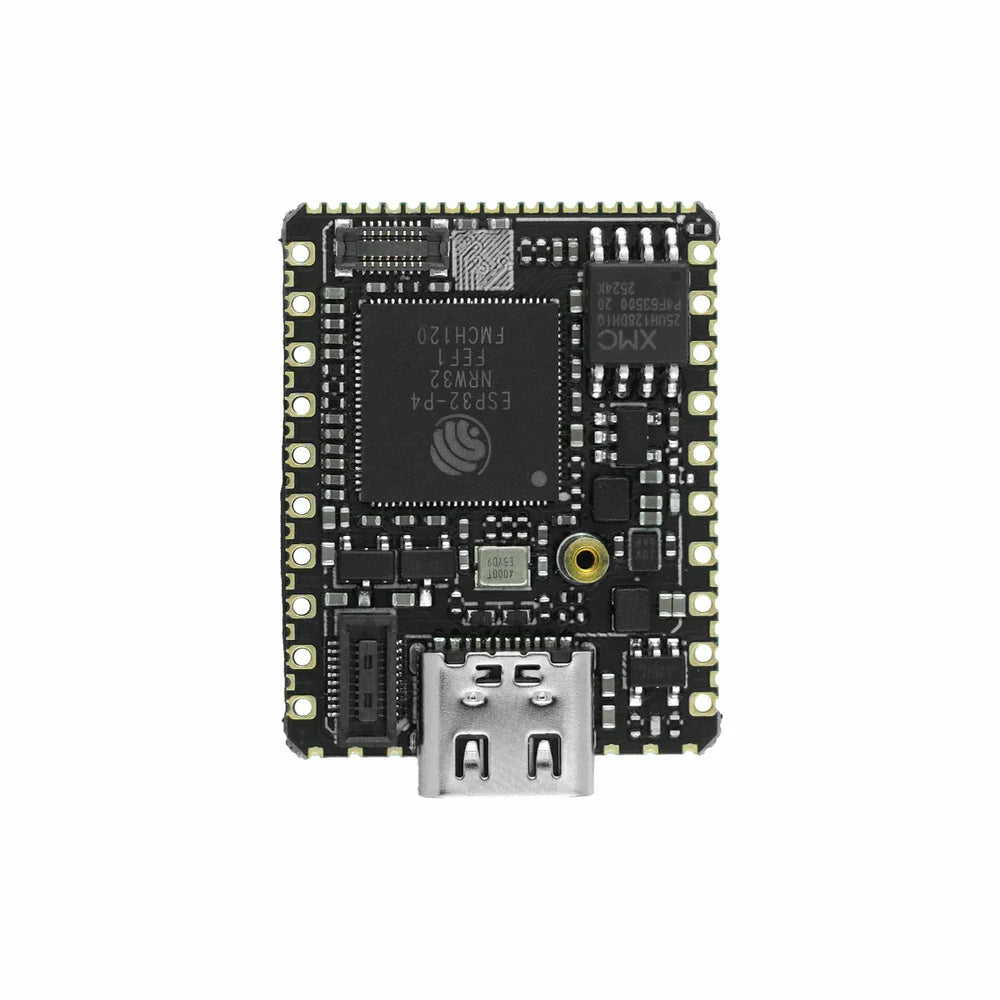

M5Stack M5Stamp Module ESP32P4 ESP32-P4NRW32 Module embarqué 16MB Flash 32MB PSRAM Double-cœur RISC-V MIPI CSI MIPI DSI USB OTG Ethernet SDIO - Black

SoC : ESP32-P4NRW32 (processeur dual-core haute performance RISC-V 32 bits 360 MHz + co-processeur RISC-V 32 bits mono-coeur à faible consommation d'énergie 40 MHz)

Flash : 16 Mo

PSRAM : 32MB

Convertisseur DC-DC : SY8089AAAC

Protection contre les surtensions : AW32901FCR, compatible avec une protection de tension d'entrée supérieure à 6V

Tension d'entrée : DC 5V

Consommation d'énergie : Fonctionnement de la carte brute : 5V@30.76mA ; sommeil profond de la carte brute : 5V@360.84uA / 3.3V@343.90uA

Interface des ressources du module : USB, UART, I2C, RMII, GPIO, MIPI CSI, MIPI DSI

Interface de sortie de trous de poinçonnage : 44 x GPIO (G0-G39, C41, G49, G50, G52) ; MIPI DSI (2 voies) ; USB HOST (USB2 OTG D+/-) ; CHIP_EN

Emballage du module : SMT : 1.27 / 2.00mm ; DIP : 2.54mm

Interface d'extension BTB : SDIO, MIPI CSI (2 voies)

Spécification de l'interface BTB : MIPI CSI : AXE516127D ; SDIO : HC-PBB40C-20DS-0.4V-2.5-02

Température de fonctionnement : 0 ~ 40°C

Dimension du produit : 29.8 x 22.0 x 4.3mm

Poids du produit : 2.7g

Introduction : Le Stamp-P4 est un module embarqué haute performance basé sur le chip ESP32-P4NRW32. Le module est équipé d'un processeur dual-core haute performance RISC-V 32 bits (360 MHz) et d'un co-processeur mono-coeur à faible consommation d'énergie (40 MHz), intégré avec une combinaison de stockage 16MB Flash + 32MB PSRAM. Il peut soutenir stables des applications complexes telles que le traitement d'image, le rendu UI et l'inference d'IA en bordure. En ce qui concerne les multimédias et l'interaction homme-machine, le chip intègre une interface de caméra MIPI-CSI et une interface de display haute définition MIPI-DSI, combinées avec un encodeur H.264 de niveau matériel, un processeur de signal d'image ISP et un accélérateur de traitement des pixels PPA, permettant une capture, un encodage audio-video et un affichage graphique UI fluides. Les interfaces du module sont compatibles avec l'emballage SMT de pas 1.27mm/2.00mm et les connecteurs mâles/femelles DIP de pas 2.54mm. Il prend en charge des périphériques de communication à haute vitesse tels que USB 2.0 OTG HS, Ethernet (GMAC) et SDIO 3.0, ce qui le rend facile à intégrer dans diverses conceptions PCB et aide les développeurs à réaliser rapidement les prototypes de produits et la mise en œuvre des applications.

1. Alimenté par l'ESP32-P4NRW32 avec un processeur dual-core haute performance de 360 MHz et un co-processeur à faible consommation d'énergie de 40 MHz pour des applications embarquées complexes.

2. Intègre 16MB Flash et 32MB PSRAM, fournissant la combinaison de stockage nécessaire pour le traitement d'image, le rendu UI et l'inference d'IA en bordure.

3. Prend en charge l'interface de caméra MIPI CSI 2 voies et l'interface de display MIPI DSI 2 voies pour des applications multimédias et graphiques UI avancées.

4. Fournit des extensions de communication à haute vitesse USB 2.0 OTG HS, RMII Ethernet et SDIO 3.0 pour une intégration flexible.

5. Compatible avec l'emballage SMT de pas 1.27mm/2.00mm et les connecteurs mâles/femelles DIP de pas 2.54mm, prenant en charge les formes d'application SMT, DIP et fil en vol.

1 x Stamp-P4
