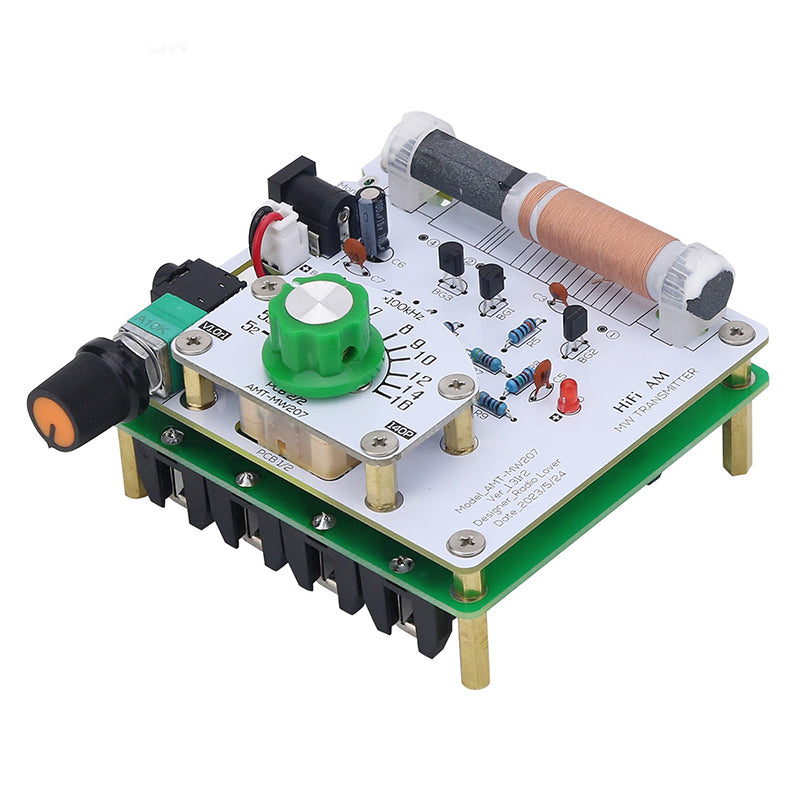

AMTMW207 Radio Ondes Moyennes Émetteur Radio AM Haute Fidélité Circuit Montage à Plat DIY 525~1605kHz 6V - White

Description :

- Le transmetteur à onde moyenne AMTMW207 est une source de signal AM simple, adaptée aux amateurs d'électronique et aux passionnés de radio. Il utilise une tige magnétique pour transmettre des ondes électromagnétiques sans antenne externe. Il peut être utilisé pour tester des radios à onde moyenne ordinaires dans des endroits où le signal radio est insuffisant. En plus des radios, il peut également être utilisé comme instrument pour le débogage des radios à onde moyenne.

- Ce kit adopte un circuit intégralement discret, ce qui est particulièrement adapté aux étudiants pour apprendre le principe de fonctionnement, pratiquer la production et tester.

- Le condensateur variable utilise un condensateur variable à double connexion, et la connexion en parallèle permet d'obtenir une capacité suffisante.

- Utilisant un circuit double face, la base de la carte est en matériau de fibres de verre, l'épaisseur est mesurée environ 1,5~1,6mm, le pad est recouvert de solder, et il peut être soudé directement sans polissage.

- Ce produit a été révisé n fois jusqu'à présent (principalement pour modifier le câblage du circuit imprimé et le circuit reste inchangé), et il est toujours en cours d'amélioration continue. Habituellement, des modifications mineures et insubstantielles, telles que le léger déplacement des positions des composants et des ajustements mineurs du câblage, ne changeront pas le numéro de version, ni ne seront pas rephotographiées et téléversées, le présent texte en témoigne.

- Le manuel contient des schémas de circuits et des diagrammes de circuits imprimés, ainsi que des méthodes et des expériences de débogage sous des conditions d'amateur. Si plus d'informations et des méthodes de débogage professionnelles sont nécessaires, veuillez télécharger ou consulter des livres professionnels en ligne ; principalement des changements dans les positions des composants, la structure du circuit reste inchangée.

Spécifications :

- Gamme de fréquence : 525~1605kHz

- Tension d'alimentation : 6V

- Taille du circuit imprimé : 78mmx85mm (longueur × largeur)

- Distance de transmission : environ 1 mètre pour les radios à modulation de fréquence intermédiaire superhétérodine, environ 0,5 mètres pour les radios directes et ore radios

Caractéristiques :

- Circuit simple. Il ne se compose que de triodes communes et de composants inductifs résistifs-capacitifs, sans transformateurs audio, ce qui est facile à réaliser.

- Bon timbre. Dans la gamme de transmission nominale, la qualité du son est proche de celle de la radio FM, et le rapport signal-bruit est bon.

- Il n'est pas nécessaire d'avoir une antenne externe (dizaines de mètres pour les ondes moyennes), et le champ magnétique fuient par le bâton magnétique affecte le récepteur, ce qui est facile à mettre en œuvre et la distance de transmission est relativement courte.

- Il y a de nombreuses interfaces, conçues avec des terminaux de test d'onde, des prises audio, des prises d'alimentation externe, etc., ce qui est facile à utiliser et à étendre les fonctions.

- Il peut être connecté à une alimentation externe ou installé avec une batterie pour une utilisation indépendante.

Attention :

Description de la version :

- La version V1.3 est une version modifiée de la version V1.2, qui utilise un bâton magnétique plat joli et ajoute un cadran. Le plan de calibrage provient de la radio avec le condensateur variable 223P. Il est testé qu'il y a une légère erreur. Les joueurs avec des exigences élevées peuvent utiliser une radio à affichage numérique pour corriger.

Description des défauts :

- En raison de l'asymétrie des deux côtés du circuit imprimé (en particulier le panneau unique), il y aura une légère courbure naturelle, qui n'a pas d'impact sur l'utilisation normale. Il peut y avoir quelques rayures, poussière et traces de lavage sur la surface de base et la surface du cuivre ;

- Parce que les fabricants de PCB produisent principalement des cartes à couches multiples (cartes doubles et multicouches), ils ne sont pas familiers avec les caractéristiques du panneau unique pour les DIY amateurs, et traitent souvent le panneau unique comme une carte à couches multiples pour métalliser les parois des trous. En général, un panneau unique n'a pas besoin d'être métallisé, mais si il y a une paroi de trou métallisé, ce n'est pas une erreur fatale et n'aura pas d'impact sur le fonctionnement normal du circuit. Seulement lorsque l'on soudé les composants, une puissance de soudure plus grande est nécessaire et la température du fer à souder doit être augmentée ;

- Le cuivre du circuit imprimé et la base de la carte sont collés par un adhésif. Si le cuivre est souduit pendant une longue période, à plusieurs reprises, le cuivre peut tomber ;

- Certains des condensateurs variables en film organique ont été stockés pendant une longue période, le boîtier a une couche grise, et le fil est oxydé, ce qui peut être traité légèrement sans affecter l'utilisation.

- Condensateur en céramique en puce commun (Y5V, etc.) : le condensateur en céramique en puce (capacité>300pF) a une grande erreur, l'erreur nominale peut atteindre +80% - 20%, la stabilité thermique est médiocre, et il est adapté à des occasions avec des exigences faibles telles que le filtrage et le couplage ;

- La tige magnétique de l'antenne est légèrement courbée, et plus la taille est grande, plus elle est évidente, mais cela n'affecte pas les performances de service. La tige magnétique de l'antenne est très fragile et se casse lorsqu'elle est frappée.

Restrictions d'utilisation :

- Ce produit a un bon effet uniquement dans la gamme de bureau. Lorsque la radio est trop éloignée de l'émetteur (plus de 1 m), l'effet diminue gravement, ce qui se manifeste par un son faible et une détérioration du rapport signal/bruit.

- L'augmentation de la tension d'alimentation peut faire augmenter beaucoup l'amplitude de la forme d'onde, mais la distance de transmission réellement disponible ne change pas beaucoup.

- Le potentiomètre du transmetteur contrôle le système de modulation. Si la modulation est trop grande, la démodulation radio sera déformée, et la forme d'onde du transmetteur lui-même deviendra également médiocre. L'utilisation correcte consiste à trouver une position appropriée après de multiples utilisations, de sorte que le système de modulation puisse être aussi grand que possible et que la qualité du son puisse être garantie au maximum. Vous pouvez revenir à cette position chaque fois que vous utilisez le produit. Ne l'ajustez pas fréquemment comme le potentiomètre de volume du radio.

- Nous exigeons fermement que les utilisateurs respectent les réglementations nationales de gestion radio, pratiquent rationnellement la science et la technologie, et ne tentent pas d'utiliser l'amplificateur externe de ce matériel pour augmenter la distance de transmission, sinon les conséquences juridiques qui en découlent seront à la charge de l'utilisateur.

Package Include:

1 x Transmetteur

1 câble de signal de casque de 3,5 mm

(Avis : batterie non incluse)
