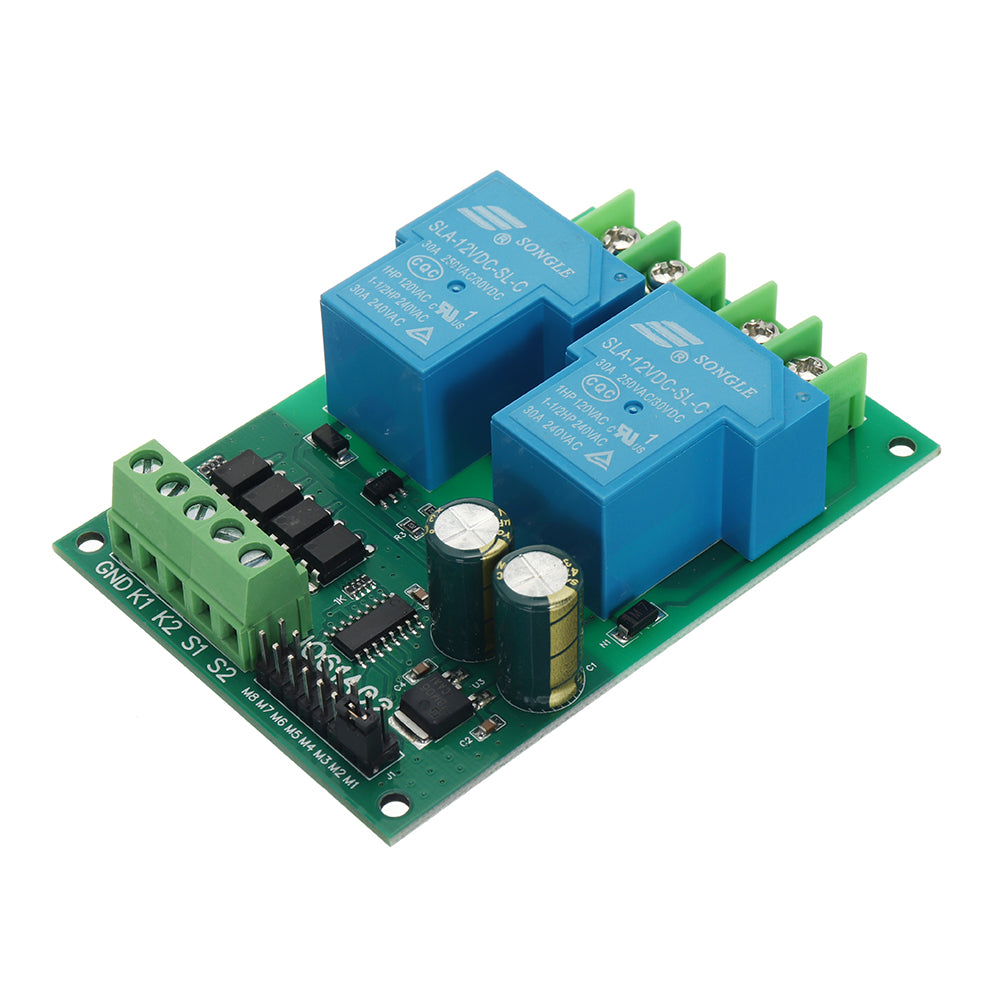

Tableau de Contrôle Relais Moteur CC 12V 24V 30A Inverser Contrôle Avancer Arrière Interrupteur Limite Démarrage Arrêt pour Porte de Garage Grue Ascenseur
$70.12
Out of Stock
Description
Paramètres du produit :
1. Tension de travail : DC 12V (version 12V) ou 24V (version 24V) (alimentation en courant continu ≥ charge du moteur x3)
2. Moteur applicable : moteur DC à balais
3. Courant de charge maximal : 15A (charge maximale du relais : 30A);
4. Entrée de signal : basse impulsion (NPN)
5. Modes de fonctionnement : 9 modes optionnels, y compris momentané, verrouillage automatique, etc.
6. Courant de fonctionnement (à l'exclusion du moteur) : Courant de repos : 5MA, Courant de marche avant ou arrière : 70MA
7. Dimension : 89*62*22mm
8. Poids : 86 grammes
Description des broches :
VCC : Alimentation +
GND : Alimentation -
M+ : Moteur +
M- : Moteur -
GND : Signal d'activation -
K1 : Contrôle d'entrée avant
K2 : Contrôle d'entrée arrière
S1 : Signal de limite avant
S2 : Signal de limite arrière
Contenu du produit :
1 x contrôleur de marche avant et arrière pour moteur DC 12V 24V relais 30A
Schéma de câblage 1 : Reciprocité à deux positions (commutateur)
(se déplaçant avant et arrière en ligne droite.)
Schéma de câblage 2 : Départ positif et négatif indépendamment, chaque fois en effectuant un passage unique
Schéma de câblage 3 : Chaque fois que vous démarrez, effectuez une rotation avant et arrière
Ce module dispose de 4 bornes d'entrée de signal, à savoir ''K1'', ''K2'', ''S1'', ''S2''. K1 est la borne d'entrée de signal de rotation avant, K2 est la borne d'entrée de signal de rotation arrière, et S2 est la borne d'entrée de signal de limite de rotation avant, S2 est la borne d'entrée de signal de limite de rotation arrière. La source d'entrée de signal peut être sélectionnée à partir de micro-interrupteur, induction, infrarouge, métal, télécommande et autres modules, et peut également être contrôlée par un microcontrôleur à puce unique.
