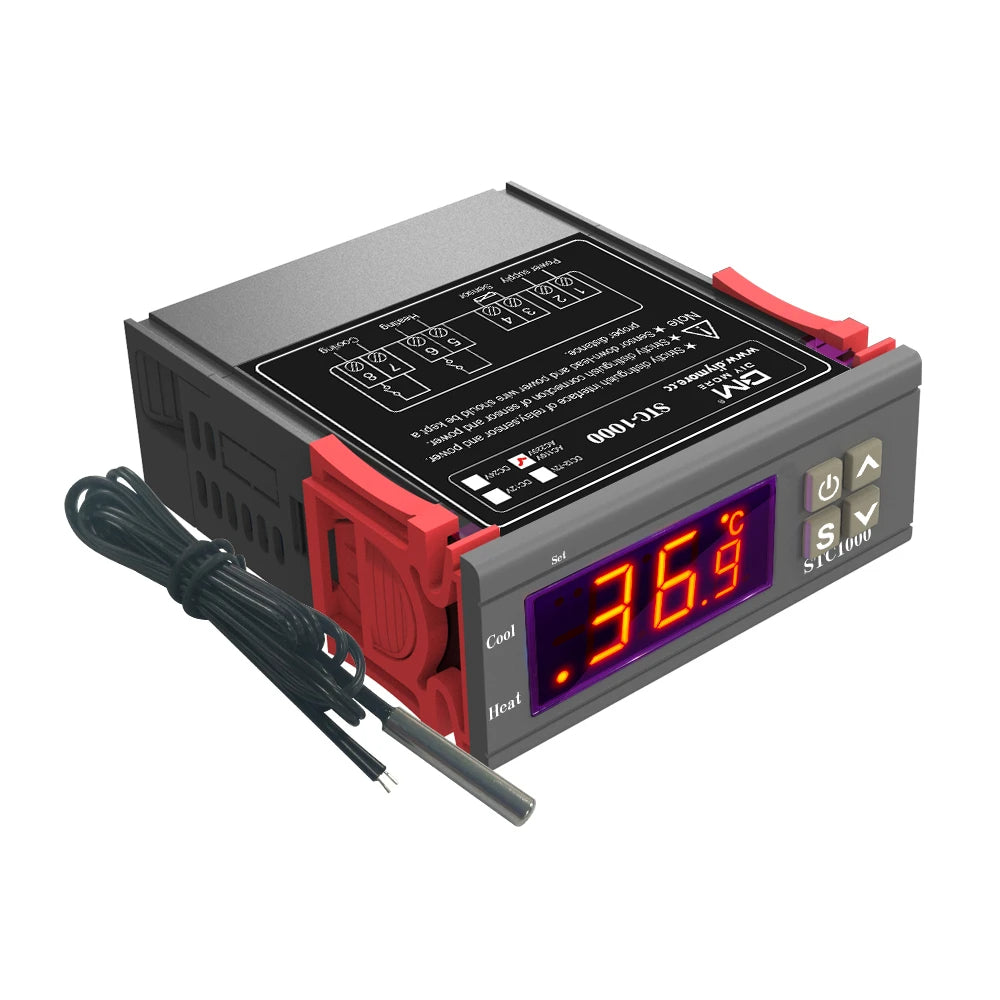

STC-1000 STC 1000 12V 24V 220V Controlador de Temperatura Digital Termostato Termostato Incubadora Relé LED 10A Calefacción Refrigeración
$85.72
Out of Stock
Description
Características:
1. Amplio Rango de Temperatura: Este controlador de temperatura ofrece un amplio rango de medición y control desde -50°C a 99°C, asegurando un uso versátil en diversos entornos.
2. Control Preciso: El controlador garantiza precisión mediante su resolución de 0.1°C y una precisión de ±1°C dentro de -50°C a 70°C.
3. Eficiente en Energía: El controlador funciona con diversos suministros de energía y consume menos de 3W, lo que lo convierte en una solución eficiente en energía para tareas de control de temperatura.
4. Sensibilidad Confiable: Equipado con un sensor NTC, el dispositivo ofrece un rendimiento confiable con un retraso de error de solo 1 minuto.
5. Configuración Personalizable: El controlador le permite personalizar la configuración de temperatura, valores de diferencia, tiempo de retraso del compresor y valores de calibración de temperatura, ofreciéndole un control completo.
Especificaciones:
1. Rango de Medición de Temperatura: -50°C a 99°C
2. Resolución: 0.1°C
3. Precisión: ±1°C (-50°C a 70°C)
4. Retraso de Error del Sensor: 1 Minuto
5. Suministro de Energía: AC 110-220V 50/60Hz, DC 12V, DC 24V
6. Consumo de Energía: <3W
7. Sensor: Sensor NTC (1PC)
8. Capacidad de Contacto del Relé: Dos Relé Frío 10A/220VAC; Calor 10A/220VAC
9. Temperatura Ambiental: 0°C a 60°C
10. Temperatura de Almacenamiento: -30°C a 75°C
11. Humedad Relativa: 20% a 85% (Sin condensación)
12. Longitud del Sensor: 1.0m
13. Tamaño: Panel Frontal 75x34.5mm, Producto 75x34.5x85 mm, Montaje 71x29mm
Instrucción Clave de Operación:
1 .La forma de verificar el parámetro:
Bajo estado de trabajo normal, presione la tecla "up" para mostrar el valor de configuración de temperatura; presione la tecla "down" para mostrar el valor de diferencia.
2. La forma de configurar el parámetro:
Bajo estado de trabajo normal del controlador, presione la tecla "s" durante 3s o más para entrar en el modo de modificación de parámetro, y la luz indicadora "Set" se enciende, la pantalla muestra el primer código de menú "F1".
Presione la tecla "up" o la tecla "down" para ajustar hacia arriba y abajo y mostrar el elemento del menú y el código del elemento del menú.Presione la tecla "s" para mostrar el valor del parámetro del menú actual. Presione y mantenga simultáneamente la tecla "s" y la tecla "up" o la tecla "down" para seleccionar y ajustar rápidamente el valor del parámetro del menú actual. Después de terminar la configuración, presione y suelte instantáneamente la tecla "(I)" para guardar el valor modificado del parámetro y volver a mostrar el valor de temperatura normal. Si no hay operación de tecla dentro de 10 segundos, el sistema no guardará el parámetro modificado, la pantalla volverá a mostrar la temperatura normal.
3. Restaurar los datos del sistema
Al energizarse, el sistema se comprobará a sí mismo, la pantalla mostrará "Er" si hay un error, en este momento, presione cualquier tecla, y se restaurará el valor predeterminado y entrará en el modo de trabajo normal, se recomienda restablecer el valor del parámetro en tales condiciones.
Instrucción de Operación
Bajo estado de trabajo normal del controlador, presione y mantenga presionada la tecla "(I)" durante 3s para apagar el controlador; Bajo estado "apagado" del controlador, presione y mantenga presionada la tecla "(I)" durante 1s para encender el controlador.
Bajo el estado de trabajo normal del controlador, la pantalla muestra el valor de temperatura de medición actual; también el controlador puede cambiar entre el modo de trabajo de calefacción y refrigeración.
El controlador comienza a refrigerar con la luz indicadora "Cool" encendida cuando el valor de temperatura de medición >= valor de configuración de temperatura + valor de diferencia, y el relé de refrigeración está conectado; Si la luz indicadora "Cool" parpadea, indica que el equipo de refrigeración está en estado de protección de retraso del compresor; cuando el valor de temperatura de medición es temperatura de configuración, la luz indicadora "Cool" se enciende, y el relé de refrigeración se desconecta.
El sistema comienza a calentar cuando el valor de temperatura de medición <= el valor de configuración de temperatura-diferencia, y la luz indicadora "Heat" se enciende, el relé de calor se conecta; Cuando la temperatura de medición >= valor de configuración de temperatura, la luz indicadora "Heat" se apaga, y el relé de calor se desconecta.
Descripción de Error/Alarma
Alarma cuando hay error del sensor: El controlador activa el modo de alarma de error del sensor cuando hay circuito abierto o cortocircuito en el sensor, todos los estados en funcionamiento se apagan con la alarma del zumbador, y el tubo de neón muestra “EE”,Presione cualquier tecla para cancelar el sonido de alarma, el sistema vuelve a mostrar la temperatura normal cuando el error y el fallo se han corregido.
Alarma cuando la temperatura de medición excede el rango de medición de temperatura:El controlador activa la función de alarma de error cuando la temperatura de medición excede el rango de medición de temperatura, todos los estados en funcionamiento se apagan con la alarma del zumbador, y el tubo de neón muestra “HH”,Presione cualquier tecla para cancelar el sonido de alarma, el sistema vuelve a mostrar el modo de trabajo normal cuando la temperatura se restablece al rango de medición normal.
Reglas de Seguridad
★Peligro:
1.Distinguir estrictamente el cable descendente del sensor, el cable de alimentación y la interfaz del relé de salida entre sí, y prohibir conexiones incorrectas o sobrecarga del relé.
2.Peligros: Prohibir conectar los terminales de cable sin corte de energía.
★Advertencia:
Prohibir usar la máquina en entornos de humedad excesiva, alta temperatura, interferencia electromagnética fuerte o
corrosión fuerte.
★Notificación:
1.El suministro de energía debe cumplir con el valor de voltaje indicado en la instrucción.
2.Para evitar la interferencia, el cable descendente del sensor y el cable de alimentación deben mantenerse a una distancia.
Incluido en el Paquete:
1 x Controlador de Temperatura
1 x Sensor de Temperatura
1. Amplio Rango de Temperatura: Este controlador de temperatura ofrece un amplio rango de medición y control desde -50°C a 99°C, asegurando un uso versátil en diversos entornos.
2. Control Preciso: El controlador garantiza precisión mediante su resolución de 0.1°C y una precisión de ±1°C dentro de -50°C a 70°C.
3. Eficiente en Energía: El controlador funciona con diversos suministros de energía y consume menos de 3W, lo que lo convierte en una solución eficiente en energía para tareas de control de temperatura.
4. Sensibilidad Confiable: Equipado con un sensor NTC, el dispositivo ofrece un rendimiento confiable con un retraso de error de solo 1 minuto.
5. Configuración Personalizable: El controlador le permite personalizar la configuración de temperatura, valores de diferencia, tiempo de retraso del compresor y valores de calibración de temperatura, ofreciéndole un control completo.
Especificaciones:
1. Rango de Medición de Temperatura: -50°C a 99°C
2. Resolución: 0.1°C
3. Precisión: ±1°C (-50°C a 70°C)
4. Retraso de Error del Sensor: 1 Minuto
5. Suministro de Energía: AC 110-220V 50/60Hz, DC 12V, DC 24V
6. Consumo de Energía: <3W
7. Sensor: Sensor NTC (1PC)
8. Capacidad de Contacto del Relé: Dos Relé Frío 10A/220VAC; Calor 10A/220VAC
9. Temperatura Ambiental: 0°C a 60°C
10. Temperatura de Almacenamiento: -30°C a 75°C
11. Humedad Relativa: 20% a 85% (Sin condensación)
12. Longitud del Sensor: 1.0m
13. Tamaño: Panel Frontal 75x34.5mm, Producto 75x34.5x85 mm, Montaje 71x29mm
| Código |
Función |
Rango de Configuración |
Predeterminado |
| F1 |
Valor de Configuración de Temperatura |
-50.0~99.9°C |
10.0°C |
| F2 |
Valor de Configuración de Diferencia |
0.3~10.0°C |
0.5°C |
| F3 |
Tiempo de Retraso del Compresor |
1~10 minutos |
3 minutos |
| F4 |
Valor de Calibración de Temperatura |
-10.0°C~10.0°C |
0°C |
Instrucción Clave de Operación:
1 .La forma de verificar el parámetro:
Bajo estado de trabajo normal, presione la tecla "up" para mostrar el valor de configuración de temperatura; presione la tecla "down" para mostrar el valor de diferencia.
2. La forma de configurar el parámetro:
Bajo estado de trabajo normal del controlador, presione la tecla "s" durante 3s o más para entrar en el modo de modificación de parámetro, y la luz indicadora "Set" se enciende, la pantalla muestra el primer código de menú "F1".
Presione la tecla "up" o la tecla "down" para ajustar hacia arriba y abajo y mostrar el elemento del menú y el código del elemento del menú.Presione la tecla "s" para mostrar el valor del parámetro del menú actual. Presione y mantenga simultáneamente la tecla "s" y la tecla "up" o la tecla "down" para seleccionar y ajustar rápidamente el valor del parámetro del menú actual. Después de terminar la configuración, presione y suelte instantáneamente la tecla "(I)" para guardar el valor modificado del parámetro y volver a mostrar el valor de temperatura normal. Si no hay operación de tecla dentro de 10 segundos, el sistema no guardará el parámetro modificado, la pantalla volverá a mostrar la temperatura normal.
3. Restaurar los datos del sistema
Al energizarse, el sistema se comprobará a sí mismo, la pantalla mostrará "Er" si hay un error, en este momento, presione cualquier tecla, y se restaurará el valor predeterminado y entrará en el modo de trabajo normal, se recomienda restablecer el valor del parámetro en tales condiciones.
Instrucción de Operación
Bajo estado de trabajo normal del controlador, presione y mantenga presionada la tecla "(I)" durante 3s para apagar el controlador; Bajo estado "apagado" del controlador, presione y mantenga presionada la tecla "(I)" durante 1s para encender el controlador.
Bajo el estado de trabajo normal del controlador, la pantalla muestra el valor de temperatura de medición actual; también el controlador puede cambiar entre el modo de trabajo de calefacción y refrigeración.
El controlador comienza a refrigerar con la luz indicadora "Cool" encendida cuando el valor de temperatura de medición >= valor de configuración de temperatura + valor de diferencia, y el relé de refrigeración está conectado; Si la luz indicadora "Cool" parpadea, indica que el equipo de refrigeración está en estado de protección de retraso del compresor; cuando el valor de temperatura de medición es temperatura de configuración, la luz indicadora "Cool" se enciende, y el relé de refrigeración se desconecta.
El sistema comienza a calentar cuando el valor de temperatura de medición <= el valor de configuración de temperatura-diferencia, y la luz indicadora "Heat" se enciende, el relé de calor se conecta; Cuando la temperatura de medición >= valor de configuración de temperatura, la luz indicadora "Heat" se apaga, y el relé de calor se desconecta.
Descripción de Error/Alarma
Alarma cuando hay error del sensor: El controlador activa el modo de alarma de error del sensor cuando hay circuito abierto o cortocircuito en el sensor, todos los estados en funcionamiento se apagan con la alarma del zumbador, y el tubo de neón muestra “EE”,Presione cualquier tecla para cancelar el sonido de alarma, el sistema vuelve a mostrar la temperatura normal cuando el error y el fallo se han corregido.
Alarma cuando la temperatura de medición excede el rango de medición de temperatura:El controlador activa la función de alarma de error cuando la temperatura de medición excede el rango de medición de temperatura, todos los estados en funcionamiento se apagan con la alarma del zumbador, y el tubo de neón muestra “HH”,Presione cualquier tecla para cancelar el sonido de alarma, el sistema vuelve a mostrar el modo de trabajo normal cuando la temperatura se restablece al rango de medición normal.
Reglas de Seguridad
★Peligro:
1.Distinguir estrictamente el cable descendente del sensor, el cable de alimentación y la interfaz del relé de salida entre sí, y prohibir conexiones incorrectas o sobrecarga del relé.
2.Peligros: Prohibir conectar los terminales de cable sin corte de energía.
★Advertencia:
Prohibir usar la máquina en entornos de humedad excesiva, alta temperatura, interferencia electromagnética fuerte o
corrosión fuerte.
★Notificación:
1.El suministro de energía debe cumplir con el valor de voltaje indicado en la instrucción.
2.Para evitar la interferencia, el cable descendente del sensor y el cable de alimentación deben mantenerse a una distancia.
Incluido en el Paquete:
1 x Controlador de Temperatura
1 x Sensor de Temperatura
