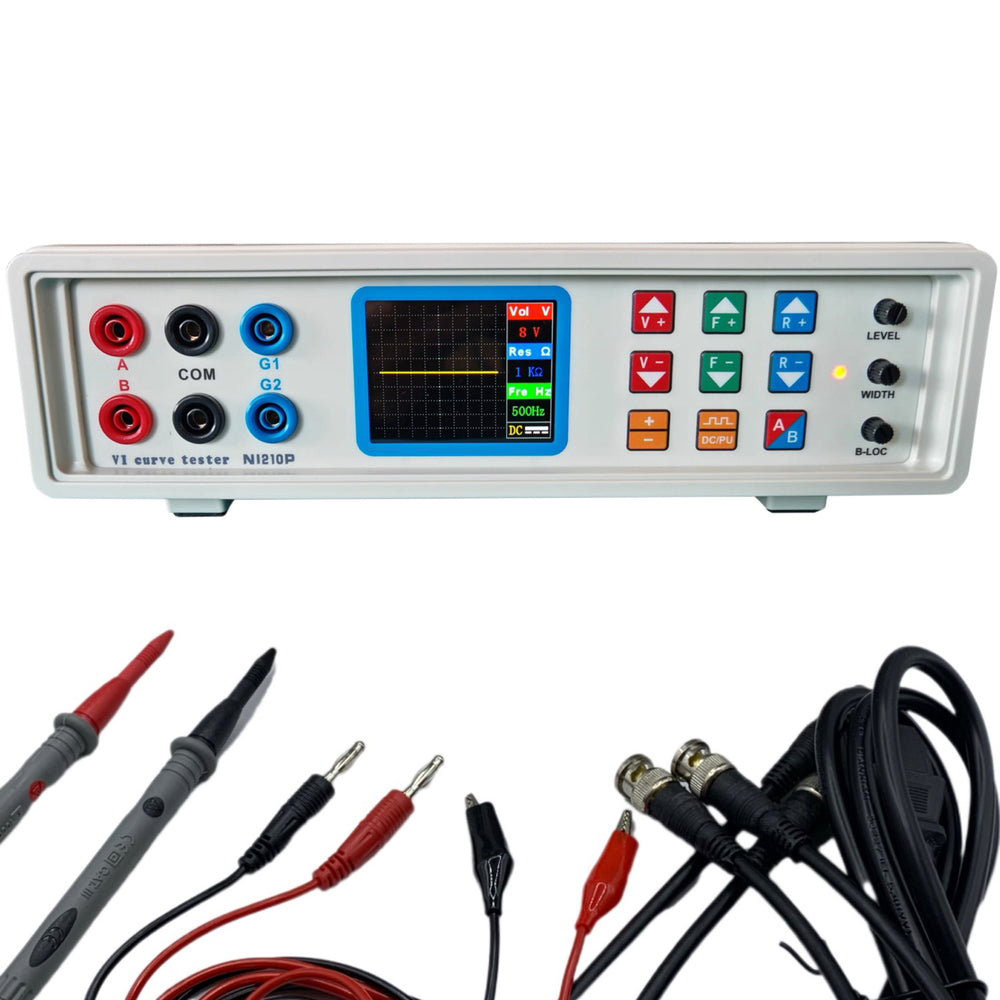

NI-210P Probador de Curva VI Profesional Probador de Tarjeta de Circuito Herramienta Con Pantalla Simultánea de Dos Canales

Atención:
Es necesario utilizarlo con un osciloscopio, y no hay una alta exigencia sobre el osciloscopio, siempre que sea un osciloscopio de doble traza. Se pueden utilizar tanto osciloscopios analógicos como digitales (el modo xy de visualización y la velocidad de respuesta de los osciloscopios digitales de gama baja son un poco peores).

Características:

opcional：
① versión de baja tensión: 0.5V,4V,8V,16V.
② versión de alta tensión: 4V,8V,16V,36V)

- Resistencia interna: 500-15kQ.
- Frecuencia: 20hz-15khz
- Salida de tensión +DC/pulse de 1.2V-12V,
- Con interfaz BNC, Conectable a osciloscopio
- No se puede cargar para medición.
- Especificaciones: Estándar europeo


Resumen del VI Tester:
1. Características de aplicación de la prueba ASA:
El Análisis de Firma Analógica es una técnica de diagnóstico de fallos ampliamente utilizada en placas de circuitos electrónicos. Tiene las siguientes características de aplicación:
1.1. No implica el principio del circuito y no necesita que el circuito esté en funcionamiento, por lo que se puede utilizar para el diagnóstico de fallos de la placa de circuito sin planos y datos, que está fuera del equipo (sin prueba en línea).
1.2. No es necesario encender la placa de circuito, lo que es relativamente más seguro.
1.3. No implica la función de los componentes en la placa de circuito, por lo que no importa qué tipo de dispositivo esté compuesto el circuito, digital, analógico, mixto digital-analógico, funciones conocidas, desconocidas (como dedicadas, programables), etc., se pueden probar.
1.4. Se prueba en un nodo por circuito (pin de dispositivo), y básicamente no está limitado por el encapsulado de los componentes en la placa de circuito. Dado que un solo dispositivo puede considerarse el circuito más simple de la placa de circuito, la tecnología ASA también se puede utilizar para detectar la calidad de dispositivos complejos, grandes o integrados con funciones desconocidas. De hecho, debido a las limitaciones de las condiciones, ASA es el único método para muchos usuarios para detectar tales dispositivos. Además, cuando se utiliza ASA para detectar la función de componentes discretos, también es conveniente e intuitivo.

2. El principio básico de prueba de ASA:
En cuanto al principio básico de diagnóstico, la prueba ASA puede considerarse una extensión natural del método de diagnóstico del multímetro.

Para placas de circuito sin planos, el método de diagnóstico de fallos más común es el siguiente: primero utilice un multímetro para medir la resistencia de los pines del dispositivo en la placa de circuito (en realidad, el nodo del circuito) a tierra; y luego compare con los pines del dispositivo correspondiente en la placa de circuito fallida. Compare la resistencia a tierra, y juzgue si hay un fallo en el nodo según la diferencia. De nodo a componentes específicos deben determinarse manualmente. Este método es simple, fácil de usar y efectivo. Muchas personas han utilizado este método para reparar placas de circuito complejas y costosas.

La principal razón del bajo índice de diagnóstico de fallos de este método es que el multímetro solo puede detectar la resistencia bajo 1.5V (tensión de la batería del multímetro), y la resistencia a tierra del pin del dispositivo semiconductor cambia con la tensión - la resistencia bajo diferentes tensiones puede no ser la misma. Por ejemplo, un pin de dispositivo TTL tiene una avería suave a 2.5V, lo que resulta en una gran fuga de corriente. Este tipo de fallos no pueden detectarse.

Imagínese que tiene docenas o cientos de multímetros, y la tensión de la batería de cada medidor es diferente - el rango de tensión incluye la tensión de trabajo del dispositivo. Para cada pin, utilice estas tablas para probar y comparar todos ellos, de modo que los fallos mencionados anteriormente se detectarán. Este es el principio de la prueba ASA - comparación en un rango de tensión, no solo en un punto de tensión.

Incluido en el paquete:
1 x Set de IV Curve Tester

Nota:
- La batería no está incluida.
