Módulo de Batería M5Stack M5StampS3 ESP32-S3-PICO-1-N8R8 8MB Flash PSRAM 2.4GHz Wi-Fi Alimentación por Batería LED RGB con Pines de Encabezado 2.54

SoC: ESP32-S3-PICO-1-N8R8 @ Procesador dual-core Xtensa LX7, frecuencia hasta 240MHz

Flash: 8MB

PSRAM: 8MB

Wi-Fi: 2.4 GHz Wi-Fi

Potencia de Entrada: Batería de 3.7V / USB Type-C / DC 5V

LED RGB: 1x WS2812

Conector de Batería: SH1.0

Conductores de GPIO: 11x GPIO (G1/G2/G3/G4/G5/G6/G7/G8/G9/G10/G11) + 1x IO de Despertar (PY_G4_WAKE)

Conductores de Interface BTB GPIO: 19x GPIO (G40/G38/G12/G13/G14/G15/G16/G18/G21/G46/G45/G41/G43/G42/G39/G17/G44/G47/G48)

Conector de Socket: BTB0.408-24PLBDR-M4I, 12*2P-FPC Inserción Directa - Negro, espaciado 0.4mm

Conector de Antena: IPEX-4

Conector de Batería: SH1.0-2P

Tipo de Antena: Antena FPC

Temperatura de Operación: 0 ~ 40°C

Consumo de Energía: Modo de Suspensión: 4.2V@13.43uA, Modo de Espera: 4.2V@955.36uA, Modo de Carga Lenta: 4.2V@26.83mA, Modo de Carga Completa: 4.2V@27.49mA

Tamaño del Producto: 29.8 x 18.0 x 12.0mm

Peso del Producto: 4.5g

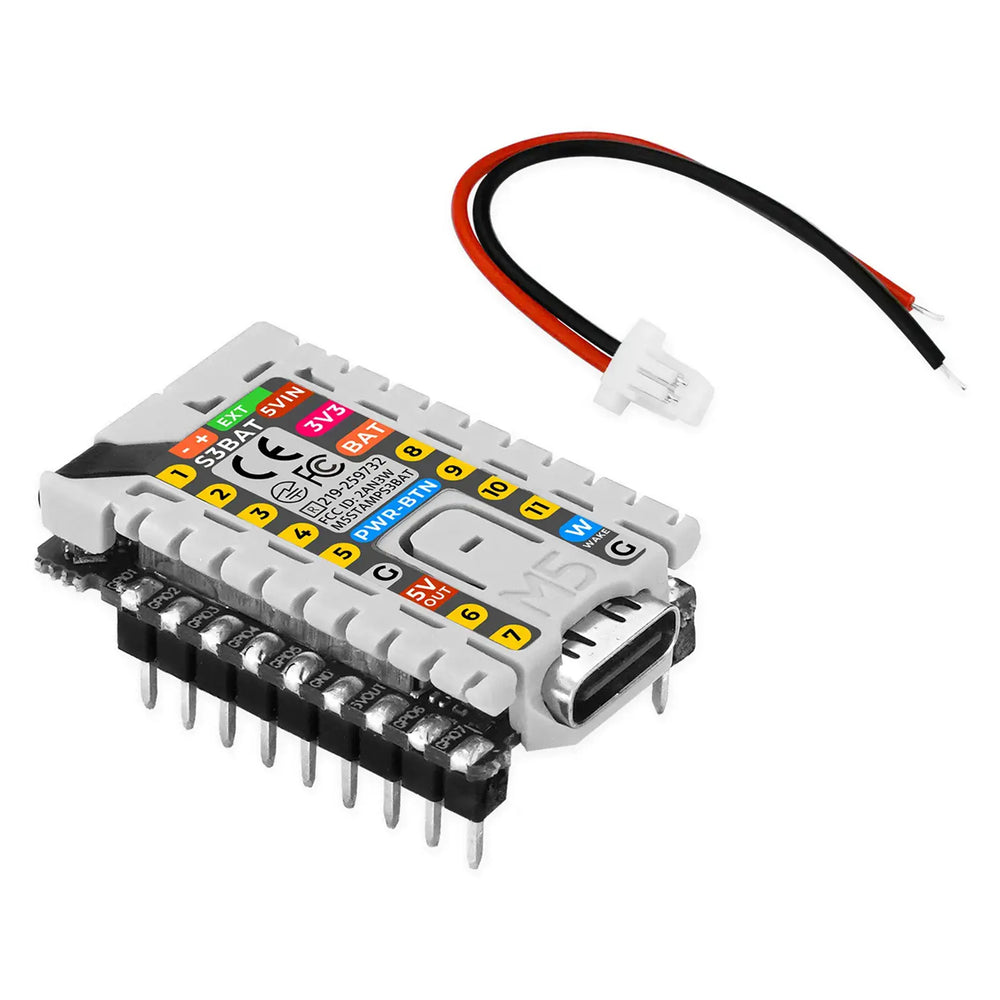

Introducción: El Stamp-S3Bat DIP es un módulo de núcleo integrado con gestión de energía. Cuenta con el controlador principal ESP32-S3-PICO-1-N8R8, compatible con Wi-Fi de 2.4GHz con 8MB de Flash y 8MB de PSRAM integrados. El módulo lleva 11 GPIO y 1 IO de despertar, equipado con un conector BTB de 24P (compatible con interfaz DVP). Se proporciona una interfaz de alimentación de batería a bordo para conectar una batería de litio externa de 3.7V. Integra el diseño de control de energía M5MP1 de múltiples etapas, compatible con control de entrada/salida de energía, control de carga de batería de litio y detección de estado para voltaje de entrada y voltaje de batería. También admite despertar de bajo consumo externo; después de que el controlador principal entre en modo de sueño de bajo consumo, la energía puede ser despertada a través del IO de despertar externo. Con un LED RGB programable, la versión Stamp-S3Bat DIP viene con conectores de espaciado estándar de 2.54mm pre soldados, permitiendo la integración en aplicaciones mediante inserción en PCB, conexión a placa de prototipo o cables Dupont para ayudar a los desarrolladores a construir rápidamente aplicaciones IoT.

1. Controlador principal ESP32-S3-PICO-1-N8R8 integrado con procesador dual-core Xtensa LX7, compatible con Wi-Fi de 2.4GHz, 8MB de Flash y 8MB de PSRAM.

2. Gestión de energía de bajo consumo M5PM1 integrada que admite control de entrada/salida de energía, control de carga de batería de litio y monitoreo de estado para voltaje de entrada y voltaje de batería.

3. Proporciona 11 conductores GPIO y 1 IO de despertar, además de un conector BTB de 24P compatible con interfaz DVP para conectividad expandida.

4. Admite alimentación de batería de litio de 3.7V, USB Type-C y entrada de DC 5V, con interfaz de batería a bordo para conexión de batería externa.

5. Versión DIP con conectores de espaciado estándar de 2.54mm pre soldados y 1x LED RGB WS2812 para inserción en PCB, conexión a placa de prototipo o uso de cables Dupont.

1 x Stamp-S3Bat DIP

1 x Cable de conexión de batería SH1.0
