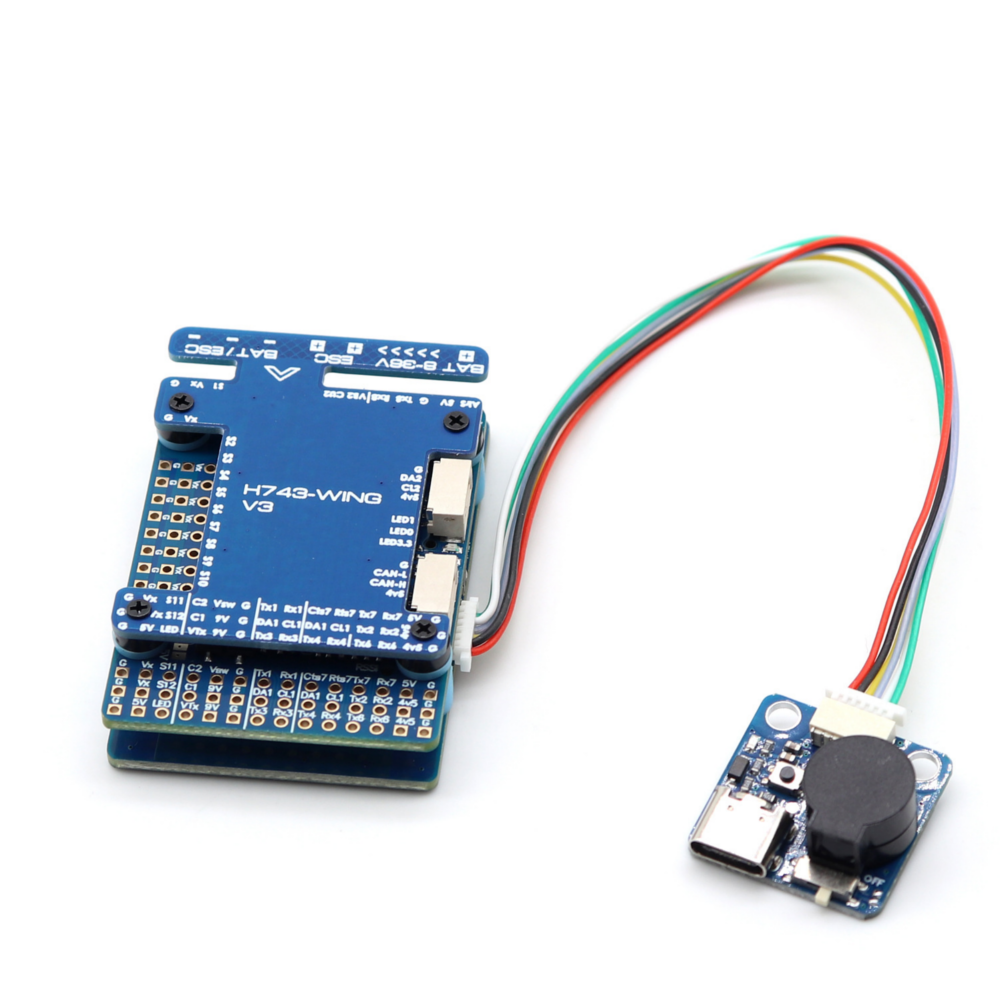

Controlador de Vuelo H743 WING V3 Dual Gyro Compatible con Motores Dobles y Cámaras Dobles para Avión RC FPV Ala Fija

Especificaciones FC

Modelo: H743 WING V3 Controlador de Vuelo

MCU: STM32H743VIT6, 480MHz, 1MB RAM, 2MB Flash

IMU: MPU6000 (SPI1) & ICM42605 (SPI4)

Barómetro: Infineon DPS310 (I2C2)

OSD: AT7456E (SPI2)

Blackbox: Ranura para tarjeta MicroSD (SDIO)

7x Uarts (1,2,3,4,6,7,8) con inversión integrada.

13x salidas PWM (incluyendo "LED" pad):

2x I2C

1x CAN

6x ADC (VBAT, Corriente, RSSI, Velocidad de aire analógica, VB2, CU2)

3x LEDs para ESTADO FC (Azul, Rojo) y indicador de 3.3V (Rojo)

1x SPI3

- Extensor USB/Beep con Type-C (USB2.0)

- Interruptor de entradas de cámara dual

- Interruptor de alimentación 5V/9V(12V) para cámara/VTX

- Sensibilidad de corriente de alta precisión (90A continuo, 220A pico)

- Potencia estática 160mA@5V

Sensor de voltaje de batería: 1K:10K (Escala 1100 en INAV, BATT_VOLT_MULT 11.0 en ArduPilot)

Divisor de voltaje ADC VB2: 1K:20K

Divisor de voltaje ADC Velocidad de aire: 20K:20K

Firmware del FC

ArduPilot(ChiBiOS): MATEKH743

INAV: MATEKH743

PDB

Rango de voltaje de entrada: 8~36V (3~8S LiPo) con protección TVS

2x pads de alimentación ESC

Senor de Corriente: 220A, 3.3V ADC (Escala 150 en INAV, 66.7 A/V en ArduPilot)

Resistencia de Senso: 90A continua, 220A pico

Salida BEC 5V

Diseñado para Controlador de Vuelo, Receptor, OSD, Cámara, Buzzer, Cinta LED 2812, Buzzer, Módulo GPS, Velocidad del Aire

Salida 5.15 +/- 0.1V DC

Corriente continua 2 Amps, 3A pico

Salida BEC 9V / 12V

Diseñado para Transmisor de Video, Cámara, Giroscopio, etc.

Corriente continua 2 Amps, 3A pico

Opción de 12V con Pestaña de Salto

Salida BEC Vx

Diseñado para Servos

Voltaje ajustable, 5V por defecto, 6V o 7.2V a través de salto

Corriente continua 8 Amps, 10A pico

Salida BEC 3.3V

Regulador Lineal

Corriente continua: 200mA

Físico

Montaje: 30.5 x 30.5mm, Φ4mm con Grommets Φ3mm

Dimensiones: 54 x 36 x 13 mm

Peso: 30g con Extensor USB
