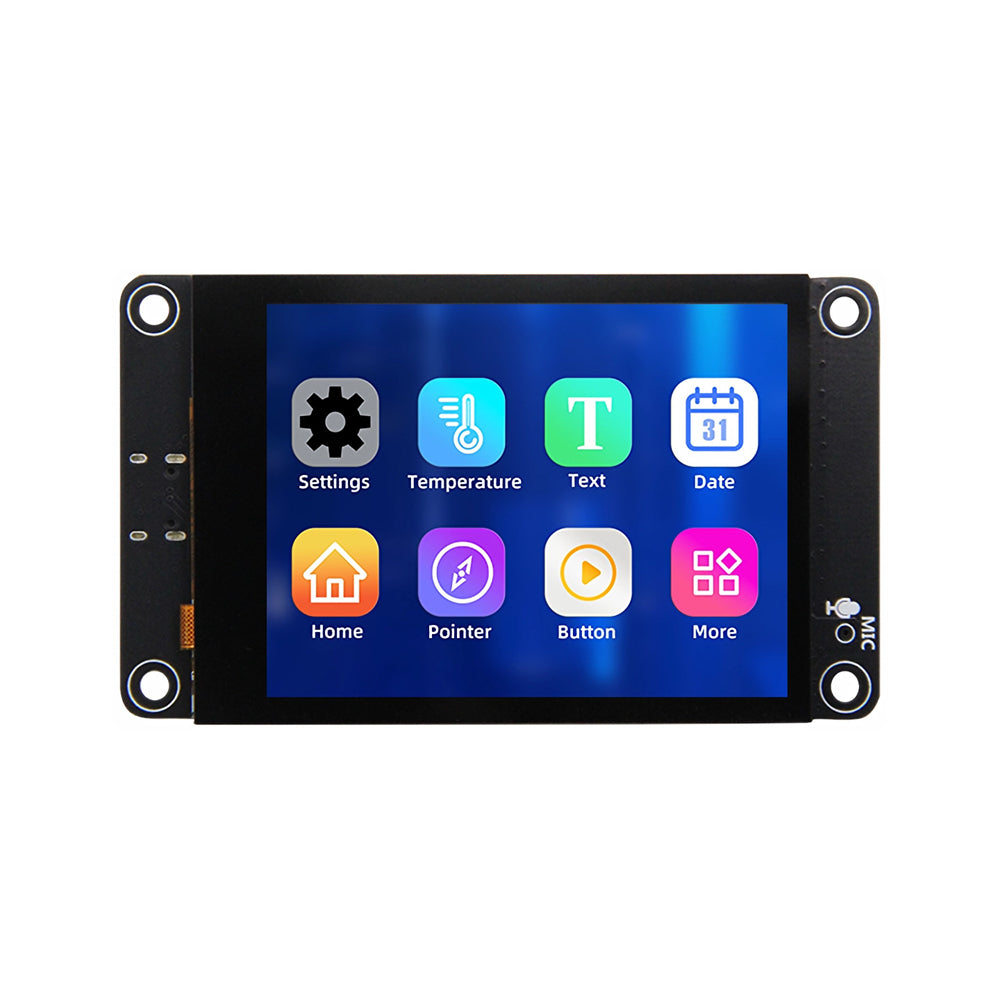

Placa de Desarrollo ESP32 S3 Pantalla TFT Táctil de 2.8 Pulgadas Dual Core 240MHz WiFi Bluetooth Control de Voz AI Pantalla IPS 240x320 Píxel
$171.52
Out of Stock
Description
Características:
1. ESP32-S3 para un rendimiento potente, desarrollo fácil y recursos abundantes.
2. Pantalla de color de 2.8 pulgadas con resolución de 240x320, que admite hasta 262K colores (RGB666) para imágenes vívidas.
3. Amplias interfaces para conectar diversos periféricos (I²C, UART, etc.)
4. Admite altavoces externos y micrófono integrado para reproducción y captura de audio.
5. Luces indicadoras integradas de color RGB tricromáticas para indicación de estado integral.
6. Pantalla táctil capacitiva integrada para una interacción hombre-máquina intuitiva.
7. Puerto estándar Type-C para la descarga de programas y suministro de energía convenientes.
8. Ranura integrada para tarjeta Micro TF para almacenamiento expandible.
9. Admite batería de litio externa para portabilidad ligera.
10. Circuito de gestión de carga de batería integrado garantiza una carga/descarga segura.
11. Se proporcionan ricos programas de muestra para facilitar el aprendizaje.
12. Soporte técnico de controlador de bajo nivel con actualizaciones de documentación WIKI en línea.
13. Las pruebas de envejecimiento del módulo cumplen con estándares militares a través de verificación multietapa, garantizando un funcionamiento estable a largo plazo.
14. Compatible con el chat de voz AI de XiaoZhi.
Especificaciones:
Modelo de pantalla táctil: ES3C28P
Modelo sin pantalla táctil: ES3N28P
Interfaz de alimentación: USB (Tipo-C)
Módulo: ESP32-S3
CPU: Procesador dual-core de 32 bits Xtensa LX7
Velocidad de reloj: 240MHz (Máximo)
Almacenamiento: 384 KB ROM + 512 KB SRAM + 16 KB SRAM RTC + 16 MB Flash QSPI externo
Wi-Fi: Banda de 2.4 GHz que admite anchos de banda de 20 MHz y 40 MHz
Bluetooth: Estándares Bluetooth V4.2 BR/EDR y Bluetooth LE
Voltaje de operación: 3.0–3.6 V
Pantalla LCD sin tacto:
Tamaño de pantalla: 2.8 pulgadas
Tipo de Pantalla: TFT
Resolución: 240xRGBx320 (píxeles)
Área de visualización efectiva: 43.20 (W) x 57.60 (H) (mm)
Profundidad de color: Máximo: 262K (RGB666); Común: 65K (RGB565)
IC de controlador: ILI9341V
Interfaz de Pantalla: 4-Line SPI (conectado a ESP32)
Pixel Pitch: 0.153(H) x 0.153(mm)
Ángulo de Visión: TODOS 0’CLOCK
Brillo de Iluminación de Fondo (Típico): 280 cd/m²
Tipo de Iluminación de Fondo: White LED*4
Temperatura de Operación: -30~80(℃)
Temperatura de Almacenamiento: -30~80(℃)
Tacto Capasitivo:
Tamaño del Área Activa: 2.8 pulgadas
Tipo de Pantalla Táctil: Pantalla Táctil Capasitiva
Resolución de Pantalla Táctil: 240x320 (píxeles)
Driver IC: D-FT6336G
Tamaño de la Ventana Visible: 45.20 (W) x 59.45 (H) (mm)
Interfaz de Comunicación: IIC
Material de la Estructura: Película ITO + Vidrio ITO
Temperatura de Operación: -30~80(℃)
Temperatura de Almacenamiento: -30~80(℃)
Dimensiones del Producto:
Dimensiones de la Panel LCD: 50.00±0.2(W)x69.20±0.2(H)x2.3±0.1(D)(sin incluir cable flexible y respaldo adhesivo)
Dimensiones de la Pantalla Táctil: 50.00±0.2 (W) x 69.20±0.2 (H) x 1.20 ±0.1 (D) (sin incluir cable flexible y respaldo adhesivo)
Dimensiones del Módulo: Con Pantalla Táctil: 50.00 (W) x 86.00 (H) x 10.60 (D)
Sin pantalla táctil: 50.00(W) x 86.00(H) x 9.10(D)
Carga/Descarga de Batería:
Voltaje de Carga: Rango: 4.2~6.5(V)
Valor Típico: 5V
Corriente Máxima de Carga: 500mA
Valor Real del Módulo: 290mA
Voltaje de Saturación de Carga: 4.24V
Temperatura de Carga: Valor Máximo Real del Módulo: 62℃
Especificación de Batería de Carga: Batería de Litio Polimérico 3.7V
Eléctrico:
Voltaje de Operación: 5.0V
Corriente de Iluminación de Fondo: 79mA
Brillo de Iluminación de Fondo (Valor Real): Con Pantalla Táctil: 230cd/m²; Sin Pantalla Táctil: 270cd/m²
Corriente Total:
Reinicio ESP32: 0
Operación Solo Pantalla: 140mA
Pantalla, altavoz y carga de batería activos: 560mA
Consumo de Energía:
0.7W (Solo Pantalla)
2.8W (Pantalla, altavoz y carga de batería activos)
Incluido en el paquete:
1 x Placa de Desarrollo
1 x Cable de terminal
1 x Cable de alimentación
