Módulo de Riego Automático DIY Kit Detección de Humedad del Suelo Regado Automático Bomba
$38.92
Out of Stock
Description
Descripción:
No requiere programación ni microcontrolador, por lo que no proporcione el código.
No proporciona energía, puede usar el cargador portátil (5V DC) como fuente de alimentación, o usar una caja de baterías de 4 pilas AA y cargar 4 pilas.
Sobre cada parte de la prueba:
1. Prueba del módulo de relé: conecte el VCC del módulo de relé a 5V, GND a tierra, IN a GND, el relé salta, y cuando IN está suspendido, el relé recupera, por lo que puede escuchar el sonido “Kaka” del relé repetidamente;
2. Prueba del módulo de sensor de humedad del suelo: conecte el pin de prueba y el módulo transmisor con dos cables de puente, el VCC del módulo transmisor está conectado a 5V, GND a tierra, justo después de encender, la luz de poder roja está siempre encendida, la luz indicadora verde (azul) parpadea débilmente una vez; inserte el pin de prueba directamente en el agua, y la luz verde (azul) está encendida;
3. Conecte la línea roja de la bomba a 5V, la línea negra a tierra, la bomba funciona, preste atención a la prueba durante 1 segundo, y no se permite que funcione en el aire durante mucho tiempo;
4. Ensamblélo según el diagrama esquemático.
Nota:
1, el bebé puede estar libre de soldadura, pero necesita pelar el cable, enrollar los hilos de cobre juntos, con cinta negra para proteger;
2. La bomba no puede funcionar en el aire durante mucho tiempo;
3, el sistema está conectado, encienda, la bomba funciona constantemente, está bien, porque en el aire, el sensor no puede detectar la humedad, por lo que la bomba funciona constantemente, la instalación correcta en el recipiente no tiene ningún problema

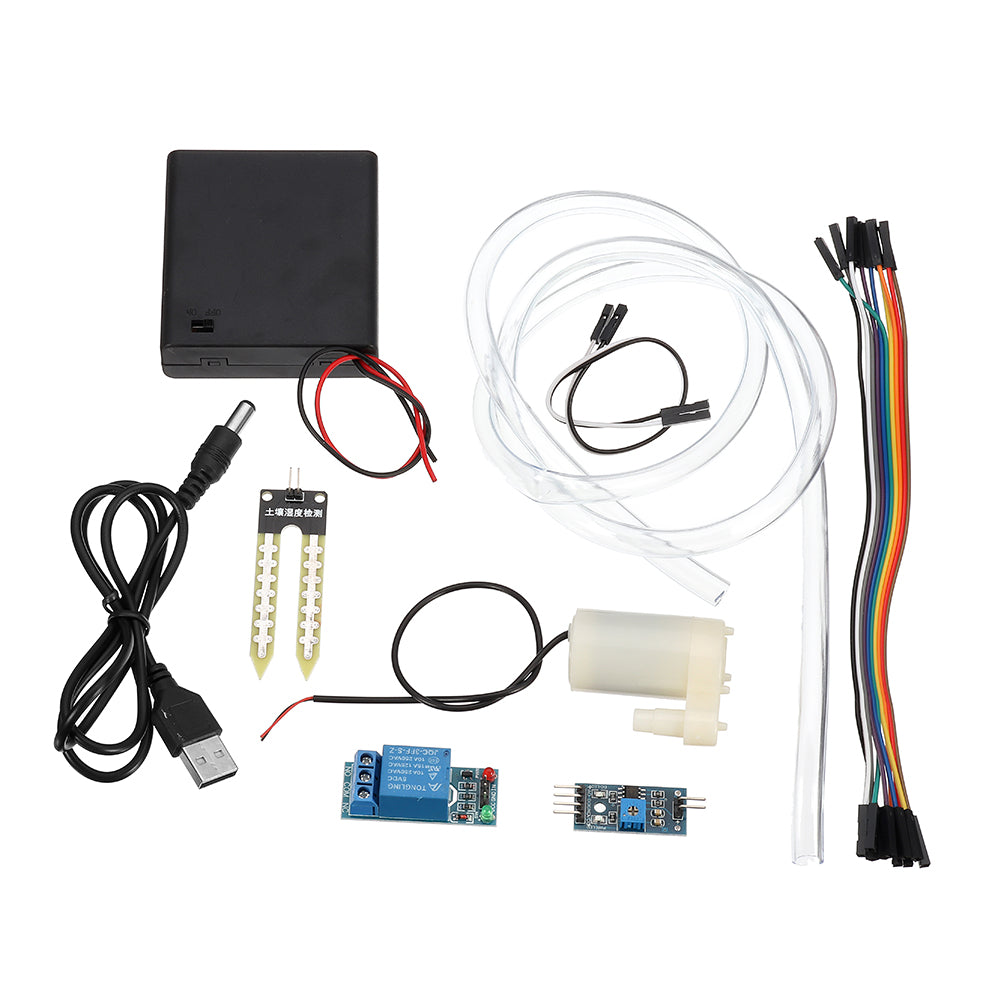

Incluye el paquete:
1 x módulo de relé
1 x sensor de humedad del suelo + módulo de comparación
1 x pequeña bomba de agua
1 x caja de baterías
1 x cable de alimentación USB
1 x manguera de silicona
10 x cable de puente
