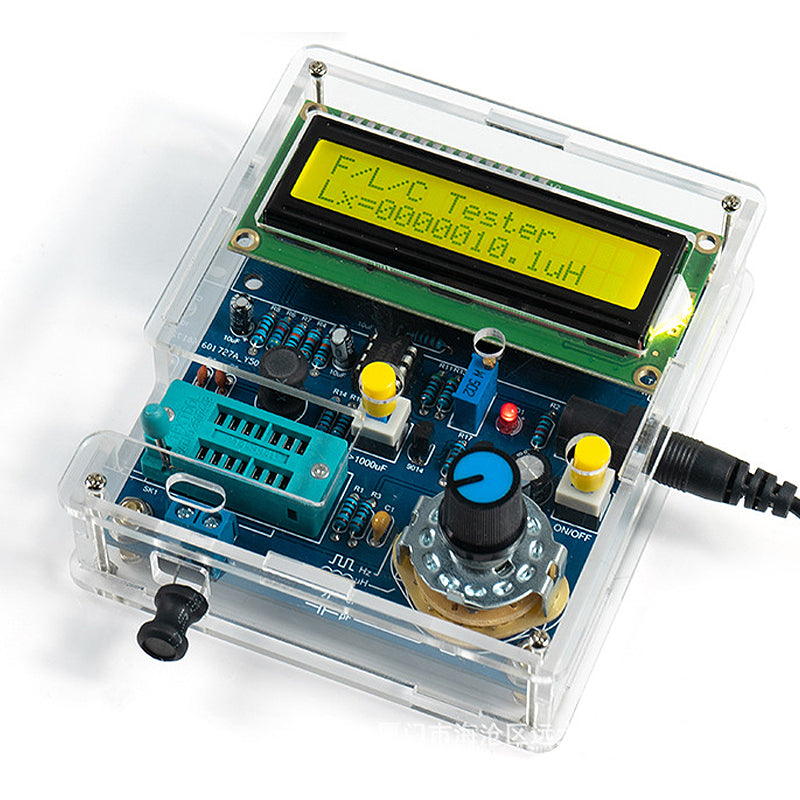

Medidor Digital de Transistores de Resistencia Capacitancia Tester de Frecuencia Medidor Multifunción Kit de DIY Electrónico

Descripción:
Este kit se basa en el diseño del microcontrolador 51 y integra la medición de capacitancia, la medición de inductancia y la medición de frecuencia.
Un instrumento de medición multifuncional capaz de medir varios condensadores no polarizados, condensadores electrolíticos polarizados y electricidad
sense y frecuencia. Práctica de soldadura de piezas DIY, aprende la aplicación del conocimiento y la frecuencia del microcontrolador
Principios de medición de tasa, capacitancia e inductancia.

Especificaciones:
Nombre del kit: Kit de medidor de frecuencia de condensador de inductor HU-053
Tamaño de PCB: 91x80mm
Tensión de alimentación: Alimentación USB 5V (conector de alimentación CC)
Rango de medición de capacitancia no polarizada 1pF~2200pF
Rango de medición de capacitancia polarizada 1uF~ 12000uF
Rango de medición de inductancia 1uH~1H
Rango de medición de frecuencia 20Hz~ 400KHz
Peso: 198g

NOTA: Este es un kit DIY, necesitas soldar.

Si necesitas una carcasa, debes seleccionar (Tipo: Piezas + carcasa)

>>>Manual: Haz clic aquí para abrir<<<

Contenido del paquete:
1x Kit de piezas
1x Carcasa (Opcional)

Nota de uso:
1. La tensión de alimentación del kit es 5V CC. Intenta usar un suministro de energía con menos ruido y salida estable.
2. Antes de encender, todos los interruptores deben estar en la posición superior, y el display no aparecerá hasta unos 2 segundos después de encender.
3. Después de mostrar, antes de instalar la carcasa, ajusta el potenciómetro para que el LM393 esté entre el pin 4 y el pin 5.
El voltaje es 3.16V.
4. Gira al engranaje correspondiente según el componente que se mide.
5. Al medir condensadores no polarizados e inductancias, no hay distinción entre bornes positivo y negativo. Frecuencia y capacitancia electrolítica deben distinguir entre bornes positivo y negativo.
El contacto debe determinarse y ser bueno.
6. Las cifras decimales de las lecturas no se redondean ni se borran. Es normal que todas las cifras decimales parpadeen.
