Smart Electronics CD74HC4067 16-Kanal Analog Digital Multiplexer PCB Board Modul
$54.52
Out of Stock
Description
Technische Daten:
1. Betriebsspannung: 2V bis 6V
2. "On"-Widerstand: 70 Ohm @ 4,5V
3. 6ns break-before-make @ 4,5V
4. Breiter Betriebstemperaturbereich: -50°C bis 125°C
Merkmale:

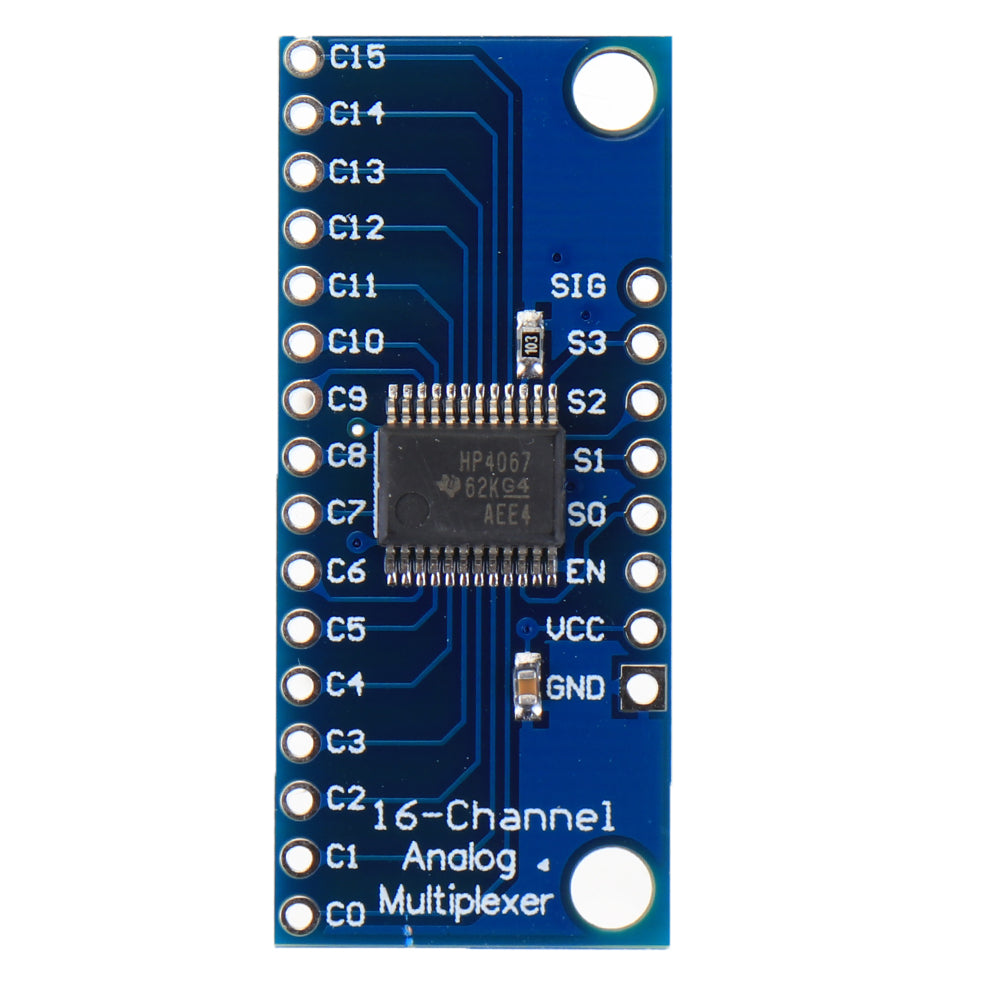

- Dies ist eine Platine für den sehr praktischen 16-Kanal Analog/Digital Multiplexer/Demultiplexer CD74HC4067.
- Dieser Chip ist wie ein Drehwähler - er leitet den gemeinsamen Pin intern zu einem der 16 Kanalpins (CHANxx).
- Er funktioniert mit digitalen und analogen Signalen (die Spannung darf VCC nicht überschreiten), und die Verbindungen funktionieren in beide Richtungen.
- Um ihn zu steuern, verbinden Sie 4 digitale Ausgänge mit den Adressenauswahlpins des Chips (S0-S3) und senden ihm die binäre Adresse des gewünschten Kanals.
- Damit können Sie bis zu 16 Sensoren an Ihr System anschließen, indem Sie nur 5 Pins verwenden!
- Sie können ihn verwenden, um serielle TTL-Daten zu oder von mehreren Geräten weiterzuleiten.
Beispielsweise könnten Sie ihn verwenden, um die TX-Pins von 16 Geräten an einen RX-Pin Ihres Mikrocontrollers anzuschließen.
Dann können Sie auswählen, welches der 16 Geräte Sie hören möchten.
Wenn Sie eine bidirektionale Kommunikation wünschen, können Sie eine zweite Platine hinzufügen, um die TX-Leitung Ihres Mikrocontrollers zu den RX-Leitungen von 16 Geräten weiterzuleiten.
Durch die Verwendung mehrerer Platinen können Sie ähnliche Anordnungen für I2C, SPI usw. erstellen.
Die internen Schalter sind bidirektional, unterstützen Spannungen zwischen Masse und VCC, haben einen geringen "on"-Widerstand und geringe "off"-Leckströme und schalten, um Übersprechen zu verhindern, "break-before-make".
Die Platine löst auch den "enable"-Pin des Chips aus, der bei Hochpegel, den gemeinsamen Pin vollständig trennt (alle Schalter "aus").
Inhalt der Lieferung:
1 x CD74HC4067 16-Kanal Analog Digital Multiplexer
