MEGA 2560 R3 ATmega2560 MEGA2560 Entwicklungsboard Mit USB-Kabel für Arduino - Produkte, die mit offiziellen Arduino-Boards funktionieren

Beschreibung:

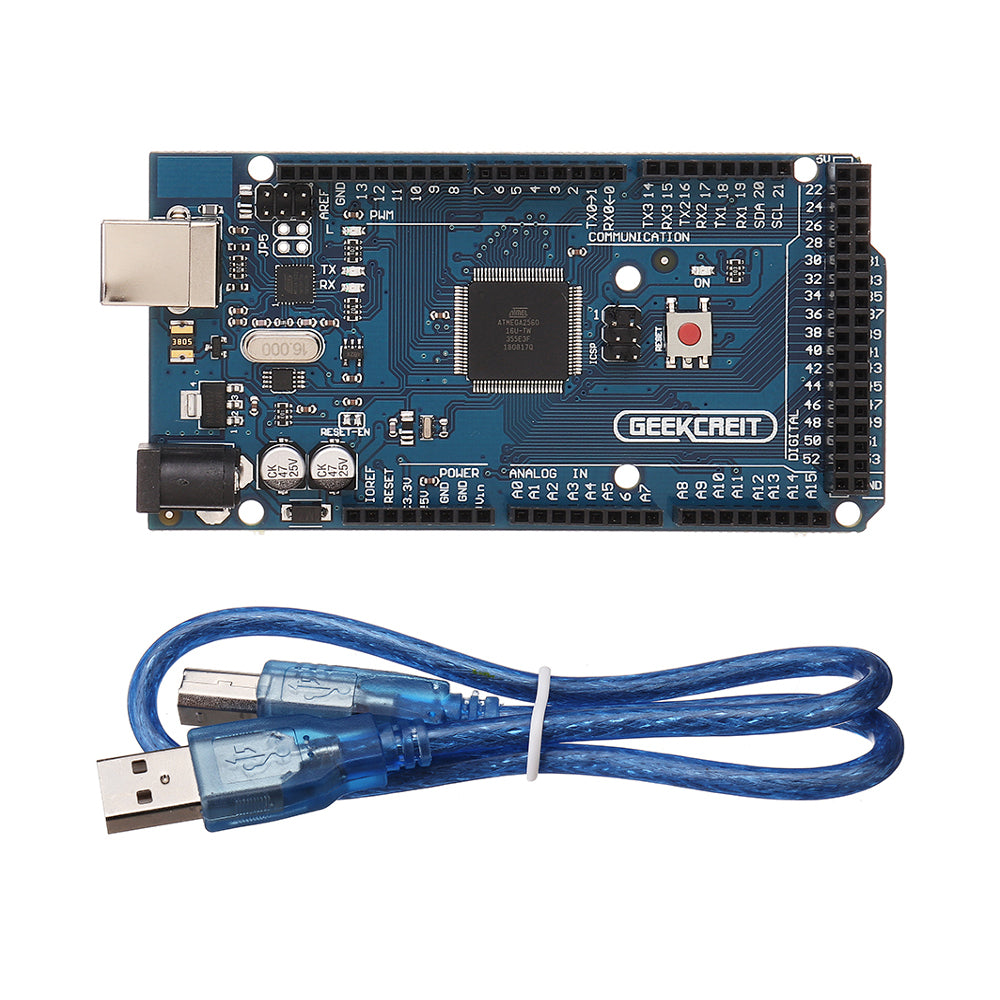

Dies ist eine kompatible R3 Mega2560 ATmega2560-16TW (Aktualisierungsversion) Steuerungsplatine mit USB-Kabel
Dies ist eine ATmega2560 als Kernmikrocontroller-Entwicklungsplatine, die selbst 54 Gruppen digitale I/O-Eingangs-/Ausgangsterminals (14 Gruppen bieten PWM-Ausgänge) hat, 16 Sets von Analogeingängen, 4 UARTs (Hardware-Serienports) und den 16 MHz Kristalloszillator verwendet. Mit dem Bootloader kann das Programm direkt über USB heruntergeladen werden, ohne dass ein anderer externer Schreibvorgang erforderlich ist. Der USB-Stromversorgungsteil ist optional, oder als externer Stromversorgung kann der AC-zu-DC-Adapter und die Batterie verwendet werden.
Schnelles Wachstum aufgrund der Öffnung des Originalcodes sowie des Konzepts der Verwendung von Java (cross-platform) und C-Sprache Entwicklungsumgebung für Peripheriegeräte. Der Hauptgrund, warum Artist schnell die Sprache mit Flash oder Processing ... Softwarekommunikation verwenden kann, um Multimedia-Interaktionswerke zu schaffen. Die Entwicklungsumgebung IDE basiert auf Open-Source-Prinzipien und ermöglicht eine kostenlose Downloadnutzung für Projektarbeit, Schulunterricht, Motorkontrolle und Interaktionswerke.
Stromversorgungsentwurf
Es gibt zwei Optionen für das Stromversorgungssystem des Mega USB-Direktstromversorgung oder externer Stromversorgung. Die Wahl des Stromversorgungssystems wird automatisch umgeschaltet. Auf diesem Steuerungsbedienfeld kann zwischen AC-zu-DC-Adapter oder Batterie für die externe Stromversorgung gewählt werden. Die Spannungsbereichsgrenze beträgt 6V - 12V, aber wenn die gelieferte Spannung weniger als 6V beträgt, könnte der I/O-Anschluss möglicherweise nicht mit 5V versorgt werden und daher instabil sein; Wenn die Spannung mehr als 12V beträgt, könnte das Reglergerät möglicherweise überhitzungsschutz aktivieren und möglicherweise den MEGA beschädigen. Daher wird eine Betriebsspannung von 6,5 - 12V empfohlen, die empfohlene Spannungsversorgung beträgt 7,5V oder 9V.
Die Entwicklungsplatine wurde im Werk sorgfältig getestet, bevor ein Blink-Programm gebrannt wurde, bitte überprüfen Sie das Gerät unter der L-Leuchte, die für 3 Sekunden leuchtet und dann für 1 Sekunde ausgeschaltet wird, in einem ständigen Zyklus, um die Funktion des Boards zu überprüfen.

Spezifikation:

Mikrocontroller: ATmega2560
Betriebsspannung: 5V
Eingangsspannung (empfohlen): 7-12V
Eingangsspannung (Grenzen): 6-20V
Digitale I/O-Pins: 54 (davon 14 bieten PWM-Ausgang)
Analogeingangs-Pins: 16
DC-Strom pro I/O-Pin: 40 mA
DC-Strom für 3,3V-Pin: 50 mA
Flash-Speicher: 256 KB, davon 4 KB vom Bootloader verwendet
SRAM: 8 KB
EEPROM: 4 KB
Taktfrequenz: 16MHz

Im Lieferumfang enthalten:

1 x MEGA 2560 R3 Entwicklungsboard
1 x USB-Kabel
