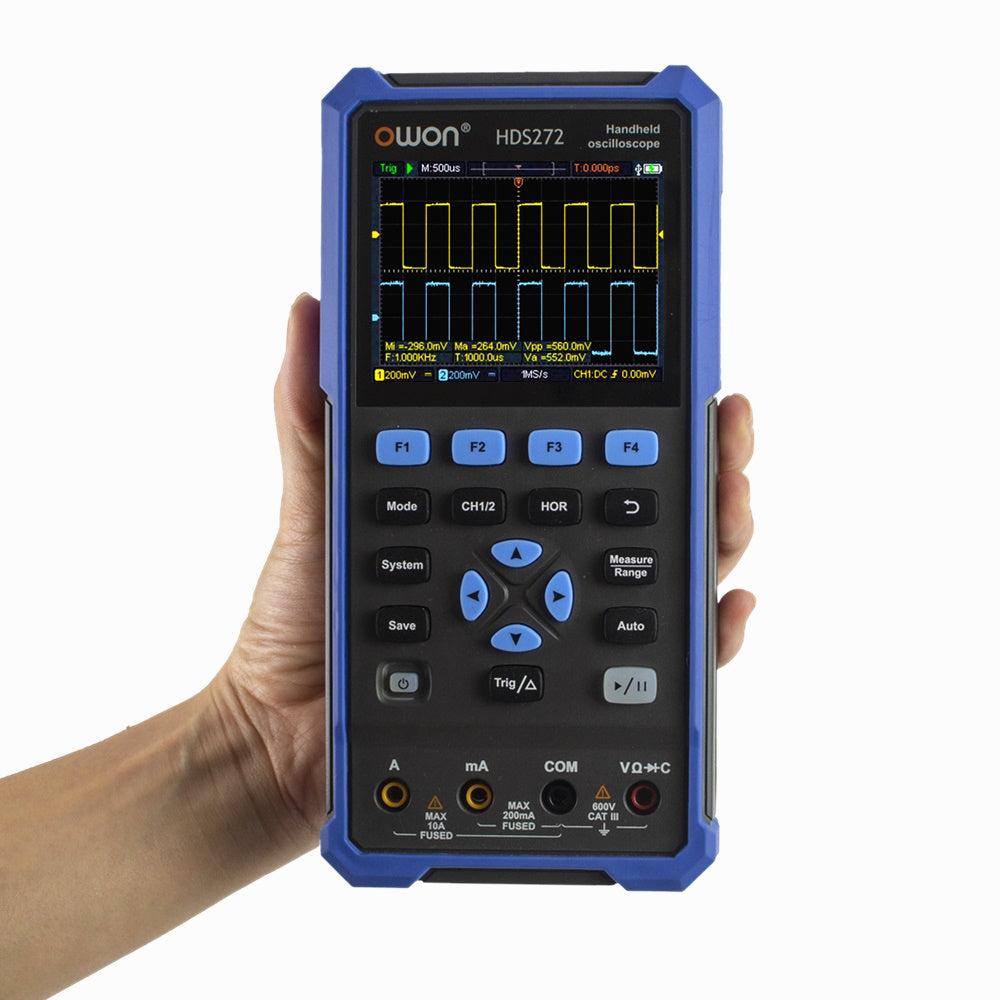

HDS200 Serie 2CH Handheld-Oszilloskop 40/70/100MHz Bandbreite 20000 Counts Multimeter OSC + DMM + Wellenformgenerator 3 in 1 Geeignet für Automobilwartung und Leistungstest
Description
>> Mehr Informationen zu HDS2102 & HDS2102S <<
Hinweis: Falls das Computerprogramm nicht automatisch erfolgreich installiert wird, installieren Sie das Programm bitte manuell gemäß dem PDF-Dokument im Handbuch.
>> Englischer Handbuch und Software <<
Funktionen:
●Oszilloskop + Multimeter + Wellenformgenerator, multifunktionell in einem
●3,5-Zoll hochauflösender, hochkontraster farbiger LCD-Bildschirm, geeignet für den Außenbereich
●18650 Lithium-Batterie, umfassender Stromverbrauch ≤3W, kann etwa 6 Stunden durchgehend arbeiten
●USB-Typ-C-Schnittstelle, unterstützt Powerbank, unterstützt PC-Softwareverbindung
●Selbstkalibrierungsfunktion
●SCPI unterstützt, erleichtert die Weiterentwicklung
Spezifikationen:
Oszilloskope
Modell |
HDS242 |
HDS272 |
HDS2102 |
HDS242S |
HDS272S |
HDS2102S |
||||
Bandbreite |
40MHz |
70MHz |
100 MHz |
40MHz |
70MHz |
100 MHz |
||||
Kanäle |
2-CH Oszilloskop |
2-CH Oszilloskop +1-CH Generator |
||||||||
Abtastrate |
250MSa/s |
250MSa/s |
500MSa/s |
250MSa/s |
250MSa/s |
500MSa/s |
||||
Erwerbsmodell |
Normal, Peak-Test |
|||||||||
Aufzeichnungslängen |
8K |
|||||||||
Display |
3,5-Zoll-LCD |
|||||||||
Wellenform-Aktualisierungsrate |
10.000 wfrms/s |
|||||||||
Eingangskupplung |
DC, AC und Erde |
|||||||||
Eingangsimpedanz |
1 MΩ+2%, parallel mit 1 6pF+10pF |
|||||||||
Kompensationsfaktoren der Sonde |
1X, 10X, 100X, 1000X, 10000X |
|||||||||
Max. Eingangsspannung |
400V (DC+AC, PK PK, 1MΩ Eingangsimpedanz) (10:1 Sonde attenuierung) |
|||||||||
Bandbreitenbegrenzung (typisch) |
20MHz |
|||||||||
Horizontale Skala |
5ns/div - 1000s/div, Schrittpause 1-2-5 |
|||||||||
Vertikale Empfindlichkeit |
10mV/div - 10V/div |
|||||||||
Vertikale Auflösung |
8 Bits |
|||||||||
Trigger-Typ |
Kante |
|||||||||
Trigger-Modi |
Auto, Normal, Einzeln |
|||||||||
Automatische Messung |
Frequenz, Periode, Amplitude, Max, Min, Mittelwert, PK-PK |
|||||||||
Cursor-Messung |
△V, △T, △T&△V zwischen den Cursoren |
|||||||||
Kommunikationsinterface |
USB Typ-C |
|||||||||
Multimeter (Standard)
Maximaler Auflösungswert |
20.000 Zähler |
Testmodus |
Spannung, Strom, Widerstand, Kapazität, Diode und Kontinuitätsprüfung |
Eingangsimpedanz |
10MΩ |
Max. Eingangsspannung |
AC 750V, DC 1000V |
Maximaler Eingangsstrom |
DC: 10A AC: 10A |
Diode |
0- 2V |
Wellenformgenerator (Nur für HDS242S & HDS272S & HDS2102S)
Frequenzausgang |
Sinus |
0,1Hz - 25MHz |
Rechteck |
0,1Hz - 5MHz |
|
Rampe |
0,1Hz - 1MHz |
|
Puls |
0,1Hz - 5MHz |
|
Frei wählbar |
0,1Hz - 5MHz |
|
Abtastrate |
125MSa/s |
|
Kanal |
1-CH |
|
Amplitudenbereich |
20mVpp-5Vpp |
|
Wellenformlänge |
8K |
|
Vertikale Auflösung |
14bits |
|
AusgangsImpedanz |
50Ω |
|
Lieferumfang:
1 x Hauptgerät
1 x Tasche
1 x Probe
1 x Netzstecker (EU-Typ)
1 x Probeneinstellung
1 x USB-Kabel
2 x Multimeterkabel
1 x Anleitung
1 x CD-ROM
1 x BNC auf Krokodilklemme
Hinweis:
Wir senden Ihnen einen Steckeradapter gemäß Ihrem Land zu.
Detailbild:
