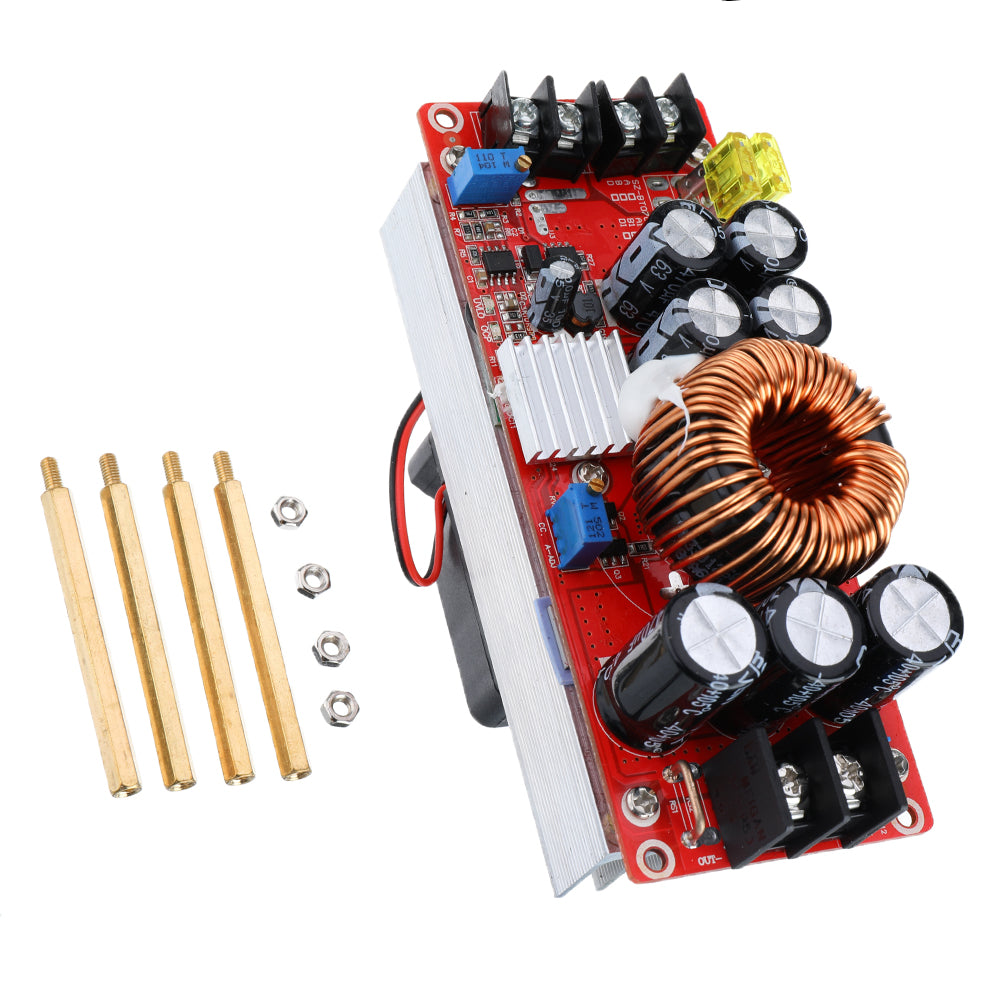

DC10-60V 30A 1500W zu 12-90V Boost-Wandler Spannungserhöhungs-Stromversorgungsmodul
$171.52
Out of Stock
Description
- Spannung: Boost
Modulmodell: SZ-BT07CCCV-D1
Modulname: 1500W Boost Constant Current Modul
Modulart: Nicht isoliertes Boost-Modul
Eingangsspannung: DC10-60V
Eingangstrom: 10-30V Eingangsspannung, maximaler Strom 30A
31-60V Eingangsspannung, maximaler Strom 25A
Statischer Betriebsstrom: 15mA (12V Liter 20V, je höher die Ausgangsspannung, desto höher der Ruhestrom)
Ausgangsspannung: 12-90V kontinuierlich einstellbar (Standardausgang 19V. Bei Verwendung eines Multimeters kann der Käufer es einstellen)
Ausgangsstrom: MAX 20A, bei mehr als 15A bitte Wärmeableitung stärken (abhängig von Eingangs- und Ausgangsspannung, desto größer der Druckunterschied, desto kleiner der Ausgangsstrom)
Konstanter Strombereich: 0.8-20A (+/-0.3A)
Eingangsantireverseschaltung: Ja (150A Leistungsmosfet antirevers)
Niederspannungs-Schutz: Ja (8-50V einstellbar) Selbstheilung
Betriebs temperatur: -40~+85 Grad (bei zu hoher Umgebungstemperatur Wärmeableitung verstärken)
Betriebsfrequenz: 150KHz
Wirkungsgrad: 92%-97% (Wirkungsgrad hängt von Eingangs-, Ausgangsspannung, Strom und Druckunterschied ab. Geringer Druckunterschied)
Eingangsüberspannungsschutz: Ja (Eingang über 35A, automatischer Schutz, Leistung nicht aufboosten)
Kurzschluss-Schutz: Ja (Eingang 30A Sicherung) Doppelter Kurzschluss-Schutz, sicherer Gebrauch.
Eingangsreverseschaltungsschutz: Ja (150A Leistungsmosfet antirevers. Kann lange Zeit umgedreht werden)
Montageart: 4 3mm Kupferstangen
Verdrahtungsmethode: Steckerblock (bitte verwenden Sie hochstromiges reinen Kupferdraht)
Modulgröße: 130mm x 52mm x 84mm (Länge x Breite x Höhe) (hoher Kupferstange und Lüfter), 130mm x 52mm x 67mm (Länge x Breite x Höhe) (hoher ohne Kupferstange und Lüfter)
Modulgewicht: 490 Gramm
Ausgangsleistung: = Eingangsspannung * 30A, z.B.: Eingang 12V * 30A = 360W Die maximale Leistung bei Eingang 12V beträgt 360W
Eingangsspannung * 30A Zum Beispiel: Eingang 24V * 30A = 720W, das bedeutet: Die maximale Leistung beträgt 720W bei Eingangsspannung von 24V
Leistungsbeschreibung:
Da der Eingangsstrom 30A bei 10-30V und der Eingangsstrom 25A bei 31-60V beträgt, hängt die Ausgangsleistung vom Eingangsspannung ab. Je höher der Eingangsspannung, desto höher die Leistung.
(Eingangsspannung * Eingangsstrom ist gleich der Gesamtleistung der Maschine) Zum Beispiel, die Eingang 12V*30A Leistung beträgt 360W. Die Eingang 24V*30A beträgt 720W. Wenn die Eingangsspannung 36V beträgt, beträgt der Eingangsstrom 25A. Die maximale Leistung beträgt 900W.
Spannungsregulierung:
Wenn das Netzteil entlastet ist, verwenden Sie einen flachen Schraubenzieher, um den Potentiometer "V-ADJ" an der Ausgangsleitung im Uhrzeigersinn einzustellen, um zu erhöhen, im Gegenuhrzeigersinn zu verringern, da die Ausgangskondensatorkapazität groß ist, wird die Ausgangsspannung von der hohen Spannung auf die niedrige Spannung eingestellt. Die Reaktion wird langsamer. Die Einstellung des Instruments ist kleiner. (Die Standardausgangsspannung beträgt 19V)
Stromregulierung:
Stellen Sie den Potentiometer "CC A-ADJ" im Uhrzeigersinn für etwa 30 Umdrehungen ein, stellen Sie den Ausgangsstrom auf das Minimum ein, schließen Sie die Last wie die LED-Batterie an und stellen Sie den Potentiometer "CC A-ADJ" im Uhrzeigersinn auf den benötigten Strom ein. Für Batterieladung, verbinden Sie die entladene Batterie nach dem Entladen mit dem Ausgang und stellen Sie den CC A-ADJ auf den benötigten Strom ein. Beim Laden müssen Sie sicherstellen, dass Sie die entladene Batterie verwenden, um die Batterie einzustellen. Je mehr geladen wird, desto kleiner wird der Ladestrom. Der Standardausgang beträgt ESC zu 3A. (Verwenden Sie nicht den Kurzschluss des Ausgangs, um den Strom einzustellen. Das Schaltkreisschema des Boost-Moduls kann nicht durch Kurzschluss eingestellt werden.)
Einstellung der Schutzfunktion für niedrigen Eingangsstrom:
Die Schutzfunktion gegen tiefen Batteriestand dient hauptsächlich dazu, zu verhindern, dass die Batterie überentladen wird, wenn die Eingangspannung die Batterie ist. Der Leistungskreis und die Batterie werden beschädigt, wenn die Batteriespannung zu niedrig ist. Wenn die Eingangspannung die Wechselspannungsquelle ist, sollte auch die Tiefspannungsschutzfunktion eingestellt werden.
Methode 1: Zum Beispiel, stellen Sie den Tiefspannungsschutz für eine 12V-Batterie ein. Verbinden Sie eine 10V-Spannung mit dem Eingangterminal des Leistungskreises. Verwenden Sie einen flachen Schraubenzieher, um RV1 (im Uhrzeigersinn erhöht sich der Schutzspannungswert, im Gegenuhrzeigersinn wird der Schutzspannungswert verringert) einzustellen, bis die UVLO-Leuchte angeschaltet ist. Zu diesem Zeitpunkt beträgt der Tiefspannungsschutz 10V. Wenn die Spannung auf 10V fällt, schaltet der Leistungskreis nicht ein (der Eingangsstrom ist gleich der Ausgangsspannung). Nur wenn der Eingangsstrom höher als 10V ist, beginnt die Spannungsversorgung, wieder aufzupumpen.
Methode 2: Schließen Sie die Batterie oder die Wechselspannungsquelle an. Wenn die UVLO-Leuchte auf der Platine ausgeschaltet ist, stellen Sie den Potentiometer RV1 im Gegenuhrzeigersinn ein, um die UVLO-Leuchte heller zu machen und drehen Sie ihn dann im Uhrzeigersinn zwei Umdrehungen. Wenn die UVLO-Leuchte angeschaltet ist, drehen Sie den Potentiometer RV1 im Uhrzeigersinn, schalten Sie die UVLO-Leuchte aus und drehen Sie ihn dann zwei Umdrehungen. (Passt für Spannungen von 8V-45V)
Anwendungen:
1. Bauen Sie einen Stromversorger, 12V können sowohl eingehen als auch ausgeben können 12-50V einstellbar.
2. Der Stromversorger für Ihr elektronisches Gerät, nach Ihrem System können Sie die Ausgangsleistung einstellen
3. Als Kraftstoffquelle für Ihren Laptop, PDA oder verschiedene digitale Produkte.
4. Bauen Sie einen tragbaren Notebook-Stromversorger: 12V mit einem hochkapazitiven Lithium-Batteriepack, so können Sie überall hin gehen, wo Licht und Bücher sind.
5. Solarmodul-Regler.
6. Bis zur Batterie, wiederaufladbare Lithium-Batterien.
Im Lieferumfang enthalten:
1 x Boost-Konstantstrommodul
