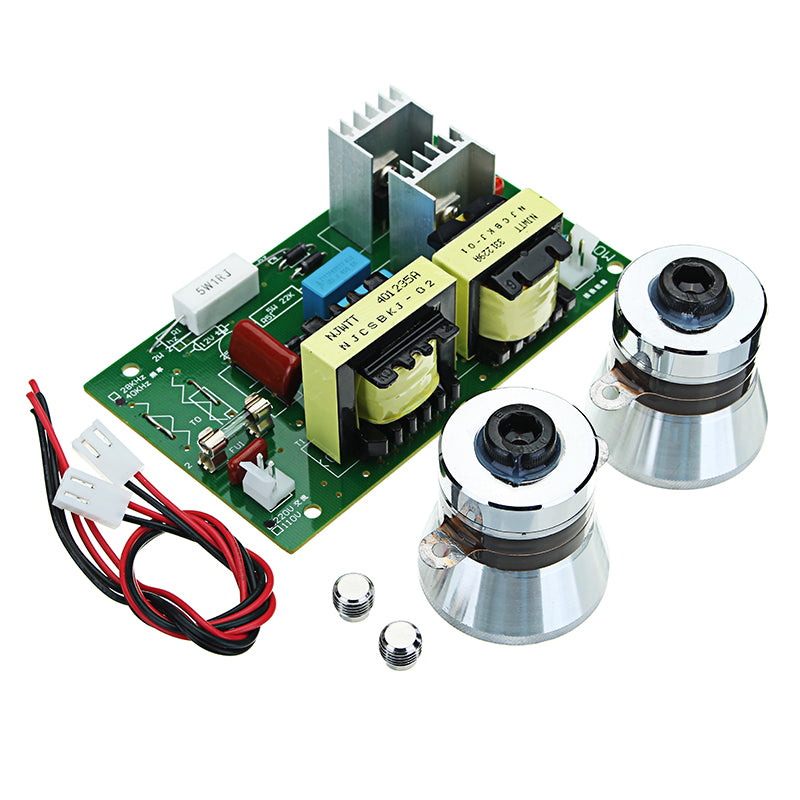

AC 220V 60W-100W Ultraschallreiniger Leistungstreiberplatine Mit 2Stk 50W 40KHZ Transducern

Spezifikation:

Leistung: 220V 60-100W
Pendel: 50W 40KHZ
Geeignet für: Niedrigleistungs-ultraschallreinigungsgerät, Haushaltsreinigungsgerät, ultraschallbetriebene Maschinen.

Funktion:

Der Ultraschallgenerator kann die Ultraschallleistung des Frequenzsystems überwachen.
Nach den verschiedenen Anforderungen der Benutzer kann eine Echtzeit-Anpassung verschiedener Parameter vorgenommen werden: Leistung, Amplitude und Laufzeit.
Leistungsschlauch: Importleistungsschlauch
PCB: Double-sided two ounces
Stabile Leistung
Große Kühlkörper, schnelle Kühlung

Anschlussskizze für Leiterplatte und Vibrationsoption (Keramik-Transduktor):

1. Die Platte darf nicht ohne Last betrieben werden;
2. Ohne Reinigungsmittel darf nicht betrieben werden.
3. Vibration first two tabs, two ceramic middle lug is positive, by the upper and lower metal column is negative, can not be reversed;
4. Transducer film on the ceramic sheet covered with a silver layer for the negative side, the other side of a large two silver layer is positive, the smaller one is negative, when the welding power supply line must be welded to the side there are two silver layer, the other side of the vibration surface, can be pasted in the washing tub; a silver layer ceramic chip is not high temperature, the power cord when welding iron temperature should not exceed 280 degrees, preferably heated iron, the iron temperature is set to 250 degrees.
5. Vibration head larger side (with screw holes) to vibrate surface can be glued to the pelvic floor cleaning, washing pots must be well grounded;
6. Vibration head or transducer ceramic glue application head shock stick firmly to the pelvic floor cleaning;
7. Two vibration head and coupled to the terminals on the circuit board, a board with up to two vibration head, but also with supporting the use of a transducer head;
8. Positive and negative, respectively positive and negative output coupled with the oscillator can not be wrong, we have questions, timely advice to ensure safety;
9. Erinnern Sie sich, Töpfe zu waschen und einen sicheren Erdung und den Leckagerückstromschutzschalter zu gewährleisten, um Sicherheit zu gewährleisten.

Lieferumfang:

1 x Leistungstreiber
2 x Transduktor
