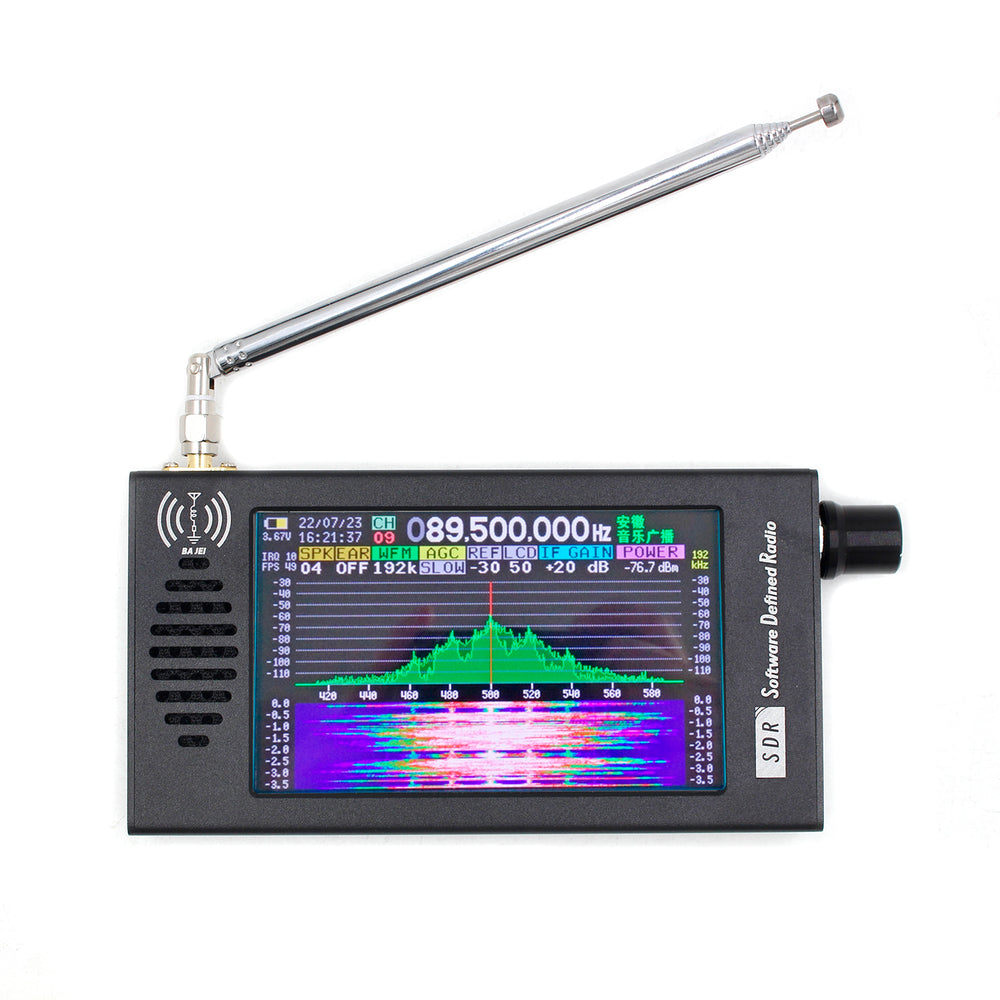

4.3" Software Defined Radio SDR Radio Empfänger 100K-149MHz Digital Demodulation Kurzwellen FM MW SSB CW HAM DSP Empfänger

Beschreibung:

SDR 101 ist ein DSP-Digital-Demodulations-Radio, das auf der SDR-Software-defined-Radio-Architektur basiert. Es hat eine 192kHz-Breite-Spektrogramm und Wasserfall-Display-Fähigkeiten und arbeitet mit 16-Bit-Aufnahme, um einen hochdynamischen Empfänger mit CW, AM, SSB, FM-Demodulationsfunktionen zu realisieren. Das gesamte Gerät verwendet eine voll-aluminiumlegierte CNC-Gehäuse, mit einem 4.3-Zoll 800x480-Auflösung hochhellen IPS-LCD-Display, während es einen kompakten und kompakten Körper beibehält.

Nehmen Sie es sofort nach draußen, genießen Sie die Natur und den Spaß am Hören jederzeit und überall!

Tipps: Nur die Frequenz-Eingabe-Funktion kann berührt werden. Andere Funktionen unterstützen keine Touchscreen-Funktion und können nur durch Drücken des Drehknopfes ausgewählt werden.

>>Bitte klicken Sie hier, um das SDR 101 Produktmanual herunterzuladen<<

Grundlegende Parameter:

Display-Technologie:： 4.3-Zoll IPS 800x480 Auflösung DC-Dimming-helles LCD

Steuerungsmethode： resistiver Touchscreen + Drehgeber

Frequenzbereich： 100k – 149MHz

Arbeitsmodus： CW, AM, SSB Einseitenband (LSB/USB), WFM, FM-Rundfunk-Stereo (erfordert Kopfhörer)

Frequenzschritt： 1Hz/10Hz/100Hz/1kHz/10kHz/100kHz/1MHz/10MHz

Spektralbandbreite： 192kHz, 128kHz, 64kHz, FFT Echtzeit-Spektrum-Anzeige

Antennenanschluss： BNC-Stecker, Impedanz 50Ω, maximale Eingangsleistung -20dBm

Referenz-Kristall： TCXO 26MHz ±0.5ppm

Audioanschluss： unterstützt normale 3.5mm-Kopfhörer oder CTIA (American Standard)-Schnittstelle-Kopfhörer

Lautsprecherleistung： maximal 3W, 4Ω Multimedia-Lautsprecher

Ladeanschluss： USB Typ-C, 5.0V/2A

Stromverbrauch： ca. 250mA @ 5V

Batteriekapazität： 5000mAh/3.7V, 18.5Wh

Betriebsdauer： Ca. 10-12 Stunden, abhängig von der Lautstärke und Helligkeits-Einstellungen des Geräts

Kanal-Speicherung： 99 Kanäle können voreingestellt werden, voreingestellter Radiosendername, Senderfrequenz und Demodulationsmodus

Abmessungen des Gehäuses： 136 x 74 x 22mm (L x W x H) (ohne Ausbuchtungen)

Gewicht des Gehäuses： ca. 310g (nur Hauptgerät)

Empfängerparameter

RF-Vorverstärkungsgewinn: fest 20dB

Schaltungsart: Zero IF ZIF

Seitbandunterdrückung: ≥ 50dB

Testbedingungen: 50 Ohm Eingangsimpedanz, Vorverstärker 20dB ein, AGC ein

Anzeigekontrollartikel-Liste

Zwölf Artikel, die mit dem Encoder ausgewählt werden können

1. Kanalwahl : 1-99

2. Frequenzeinstellung : 100k – 149MHz, minimale Stufe 1Hz

3. Lautsprecherlautstärke(SPK) : 0~35dB, 1dB Stufe

4. Kopfhörerlautstärke(EAR) : 0~35dB, 1dB Stufe

5. Modulation : CW, LSB, USB, AM, WFM, STE(FM Stereo), I/Q

6. AGC-Einstellung : AUS, SLOW, MITTEL, SCHRITTGROSS

7. Referenzebene(REF) : -99~99dB, 1dB Stufe

8. Hintergrundbeleuchtungsintensität(LCD) : 1%~99%

9. IF-GAIN : -12~67dB, 1dB Stufe

10. Spektrenstil-Einstellungen : Grün füllen, Grün Linie, Blau füllen, Weiß Linie

11. Spektrumbandbreiten-Einstellungen: RF-Spektrum (192kHz, 128kHz, 64kHz) und Audio-Spektrum (64kHz)

12. Wasserfall-Bereichseinstellungen: Wasserfall oder Wellenform (x1 / x8 / x64 Amplitude)

Fünf Elemente, die vom Encoder nicht auswählbar sind

A. Batterielevel-Anzeige

B. Datum- und Uhrzeiteinstellungen

C. Radioinformationenanzeige: Fähigkeit zur Anzeige des voreingestellten Radionamens

D. Anzeige der aktuellen Spektrumbandbreite

E. (POWER) Antennenanschluss-Eingangleistungsanzeige

Ladungszustand und Entladungszustand
